ЮаньифабрикаОптическая распределительная коробка(ODB), часто используемый взаимозаменяемо с FDB (оптоволоконный распределительный блок), является критически важным устройством физического соединения в сетях оптического доступа. Он в основном используется для подключения, разветвления и распределения питающих и распределительных кабелей (или ответвительных кабелей).
The ОДБдействует как «распределительная станция» в оптической распределительной сети (ODN):
Подключение и распределение: облегчает разветвление магистральных кабелей на несколько абонентских линий.

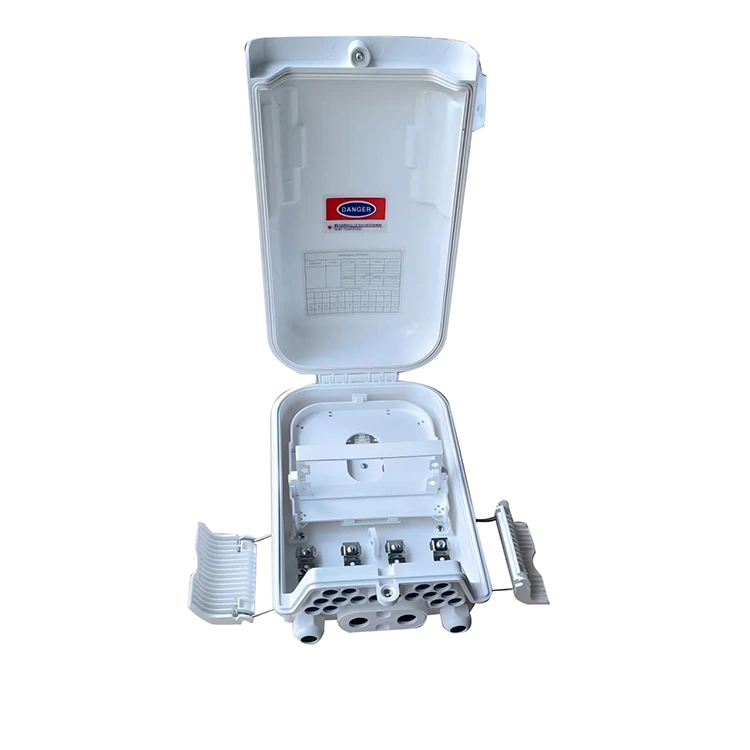

Защита оптоволокна: обеспечивает пыле-, водонепроницаемость (до IP65 для моделей для наружного применения) и механическую защиту хрупких сварных соединений, адаптеров и пигтейлов.
Оптическое разделение: многие модели могут иметь разветвители ПЛК для разделения одного оптического сигнала на несколько домашних или офисных терминалов.
Управление оптоволокном: обеспечивает выделенное пространство для намотки и хранения лишнего волокна, обеспечивая радиус изгиба более 30 мм и предотвращая потерю сигнала.
Корпус: Изготовлен из холоднокатаной стали, нержавеющей стали или конструкционного пластика (АБС/ПК) для различных условий эксплуатации.
Входные/выходные порты: оборудованы водонепроницаемыми уплотнениями или кабельными зажимами для фиксации волокна.
Лоток для сращивания: используется для организации и защиты сварных соединений между волокнами и пигтейлами.
Панель адаптера: содержит оптоволоконные разъемы (обычные типы включают SC, LC или FC).
Зона хранения: контролирует провисание волокна и поддерживает порядок внутренней проводки.
| Имя | Аббревиатура | Типичное расположение | Емкость | Сетевой уровень |
| Оптический распределительный шкаф | ОДФ | Центральный офис/ЦОД | Большой (144~1440+ ядер) | Ядро/Агрегация |
| Оптическая распределительная коробка | ОДБ/ФДБ | Коридоры / Столбы / Кампус | Medium (12~48 cores) | Уровень доступа |
| Оптическая клеммная коробка | ОТБ | Внутри дома/столов | Маленький (1~4 ядра) | Конечный пользователь |
