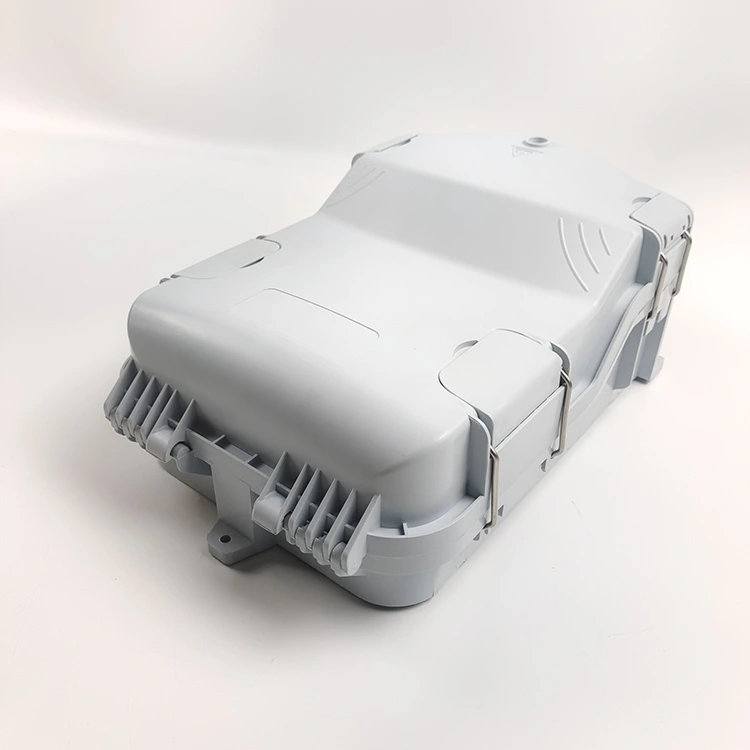

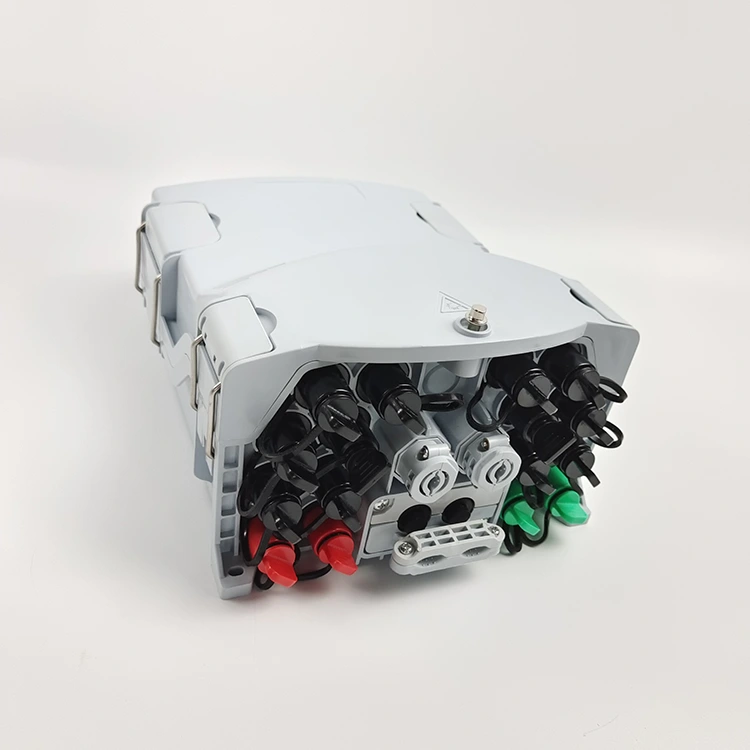

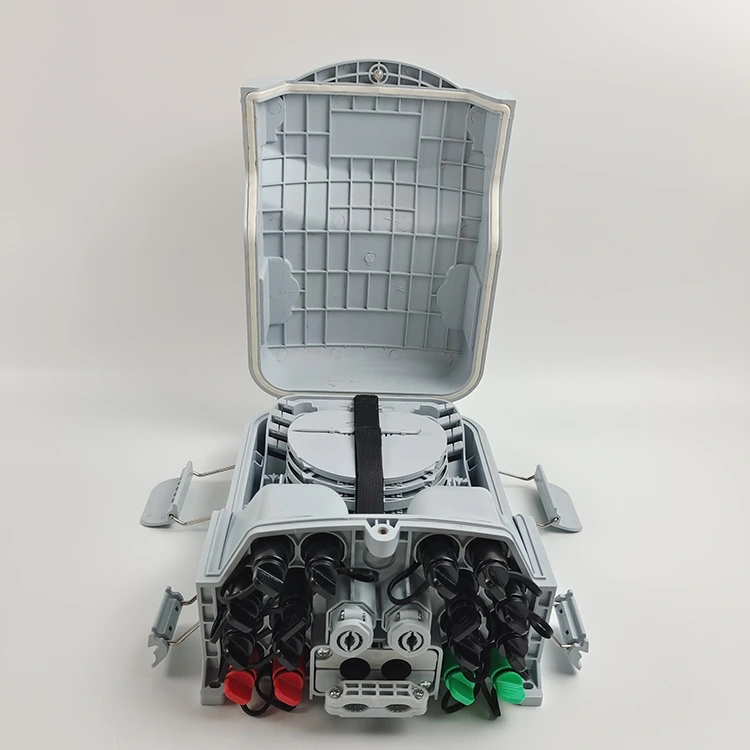

16-ядерная водонепроницаемая оптоволоконная распределительная коробка

В проектах FTTH ODN (оптоволокно до домашней оптической распределительной сети) использование высококачественной водонепроницаемой оптоволоконной распределительной коробки с 16 жилами фабрики Yuanyi дает значительные преимущества по сравнению с традиционными методами сварки. Эти коробки оптимизируют эффективность строительства и скорость развертывания, повышая прибыльность. Их стабильное и надежное качество делает их предпочтительным выбором для большинства проектов FTTH, нацеленных на 5G, и в настоящее время они являются самой модной 16-жильной водонепроницаемой оптоволоконной распределительной коробкой в ​​Южной Америке.

Типичные сценарии применения 16-жильного водонепроницаемого оптоволоконного распределительного шкафа включают в себя: быстрое покрытие наружных сетей в жилых районах и крупномасштабное развертывание широкополосной связи в сельской местности; высокие требования к надежности, например, к железнодорожным путям и сетям видеонаблюдения; и труднообслуживаемые места, такие как высотные опоры и подвалы, где сварка неудобна.

Компания Yuanyi постоянно является поставщиком 16-ти основных водонепроницаемых оптоволоконных распределительных коробок, поставляя продукцию для проектов FTTH ODN как внутри страны, так и за рубежом.

Функции:

(1) 16-жильный водонепроницаемый оптоволоконный распределительный шкаф имеет полностью закрытую конструкцию.

(2) Материал: АБС-пластик, влагостойкий, водонепроницаемый, пыленепроницаемый, устойчивый к старению, степень защиты IP68.

(3) Водонепроницаемая оптоволоконная распределительная коробка 16 FO объединяет в себе функции зажима фидера и вставного кабеля, сращивания оптоволокна, фиксации, хранения и проводки.

(4) Внутри оптические кабели, пигтейлы и патч-корды прокладываются независимо, что предотвращает помехи; Для установки используется миниатюрный разветвитель ПЛК, упрощающий обслуживание.

(5) 16-жильный лоток для сращивания водонепроницаемой оптоволоконной распределительной коробки можно перевернуть вверх, что позволяет размещать фидеры через интерфейс для упрощения обслуживания и установки.

(6) Коробку можно закрепить на стене или на столбе, что подходит как для внутреннего, так и для наружного применения.

Спецификация:

Аргументы:

Таблица конфигурации:

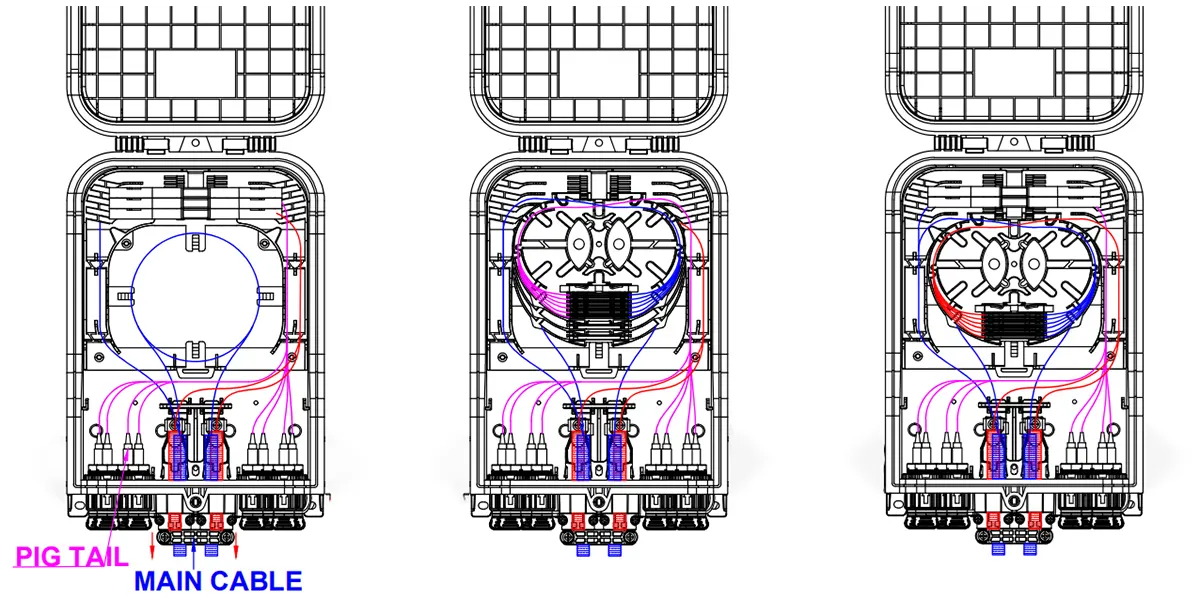

Кабельные пути продукта:

Кабельные пути продукта:

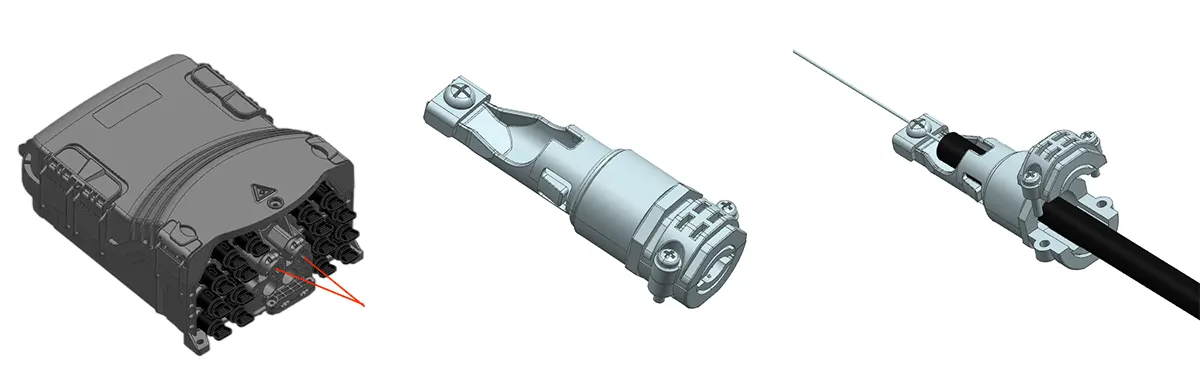

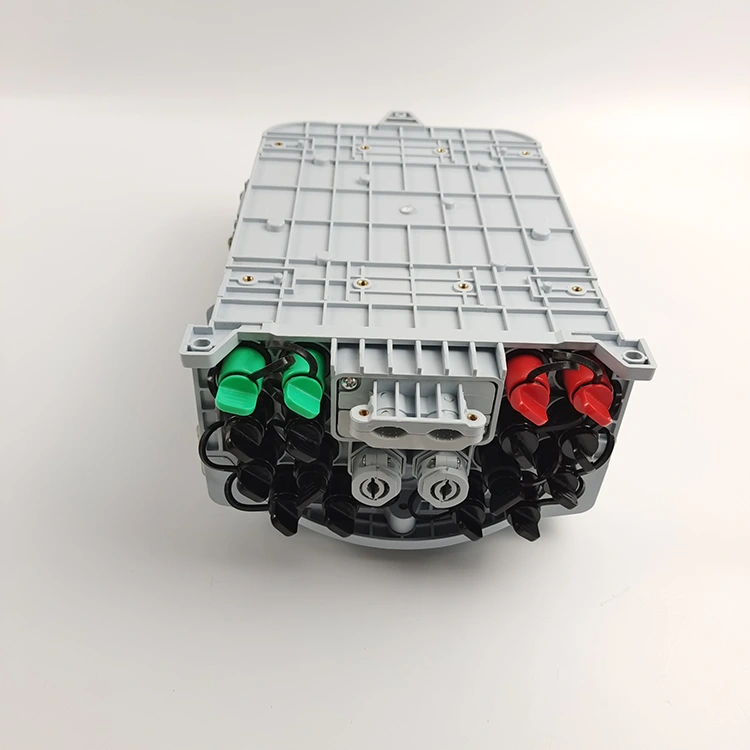

Быстрая вилка:

Быстрая установка, крепление и герметизация прямого оптического кабеля с помощью Fast Plug.

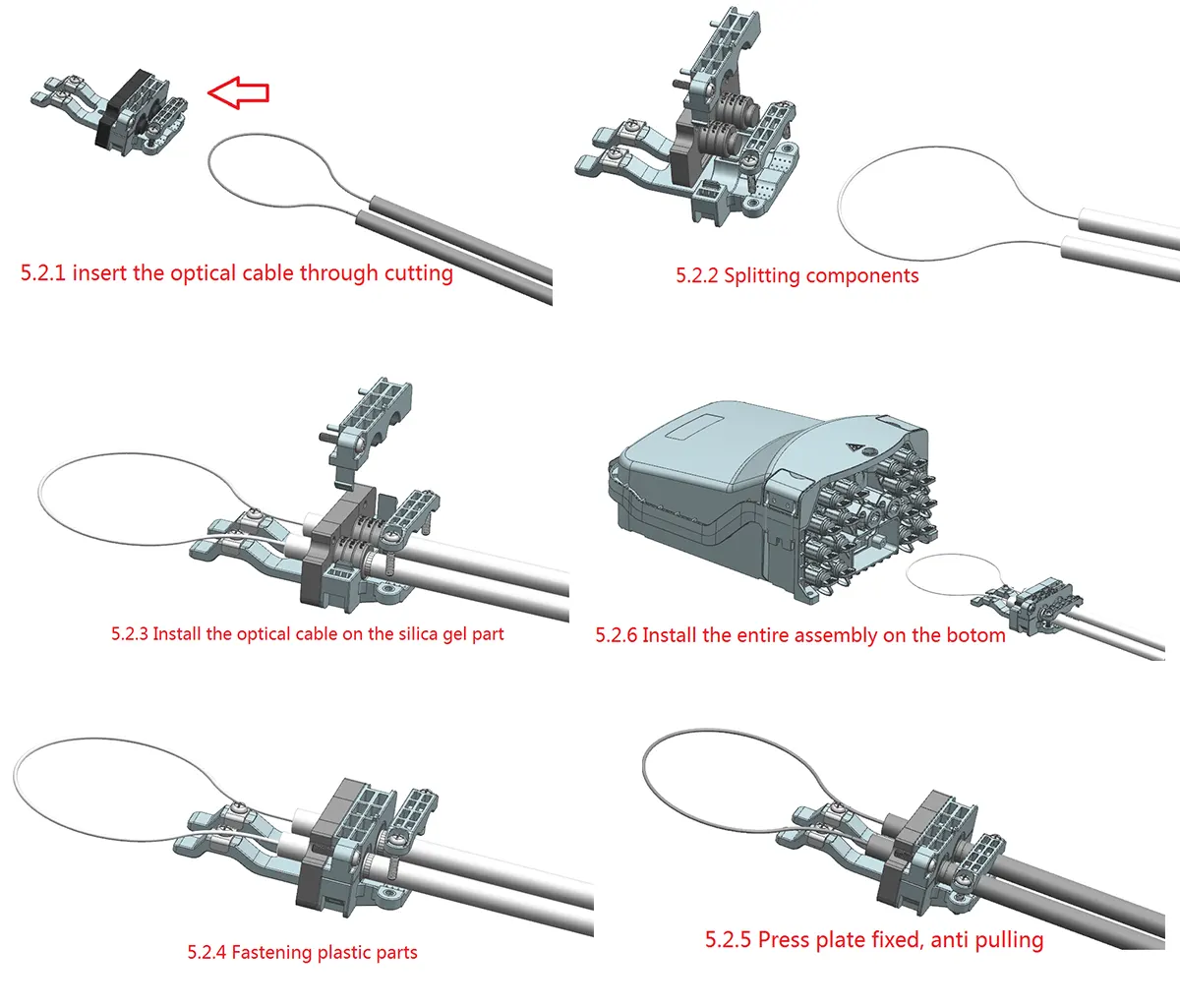

Развилка оптоволоконного кабеля:

Кабельные пути продукта:

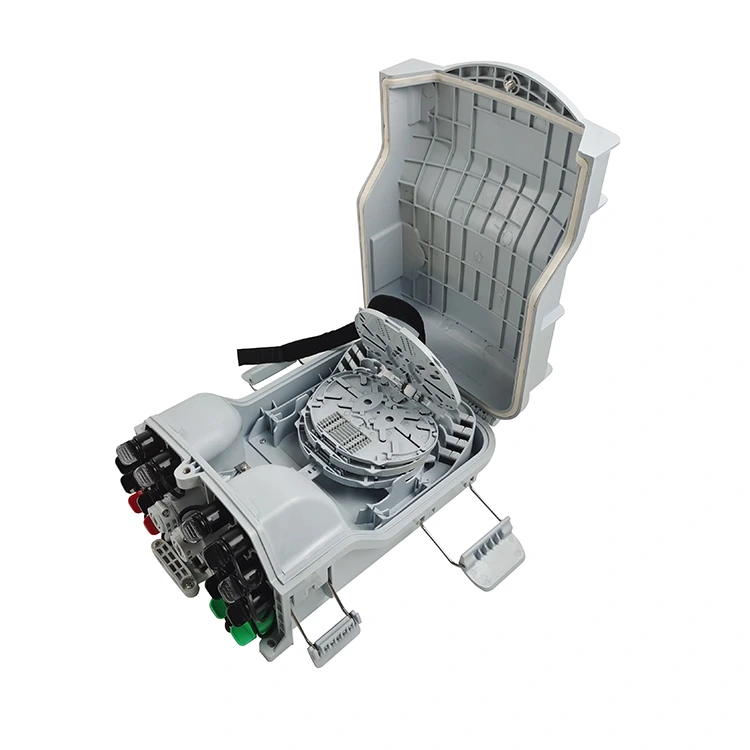

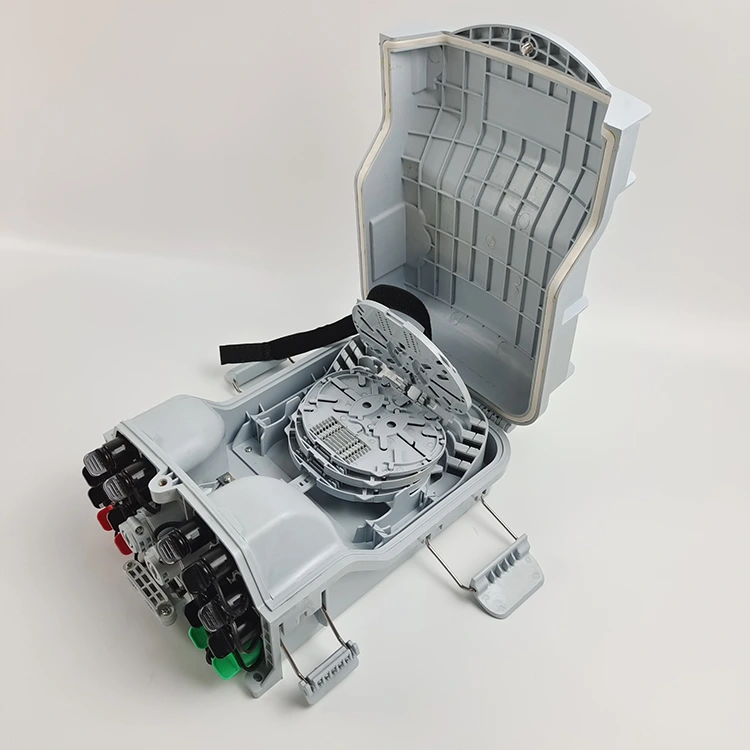

Лоток для сращивания:

Установка:

Настенное крепление:

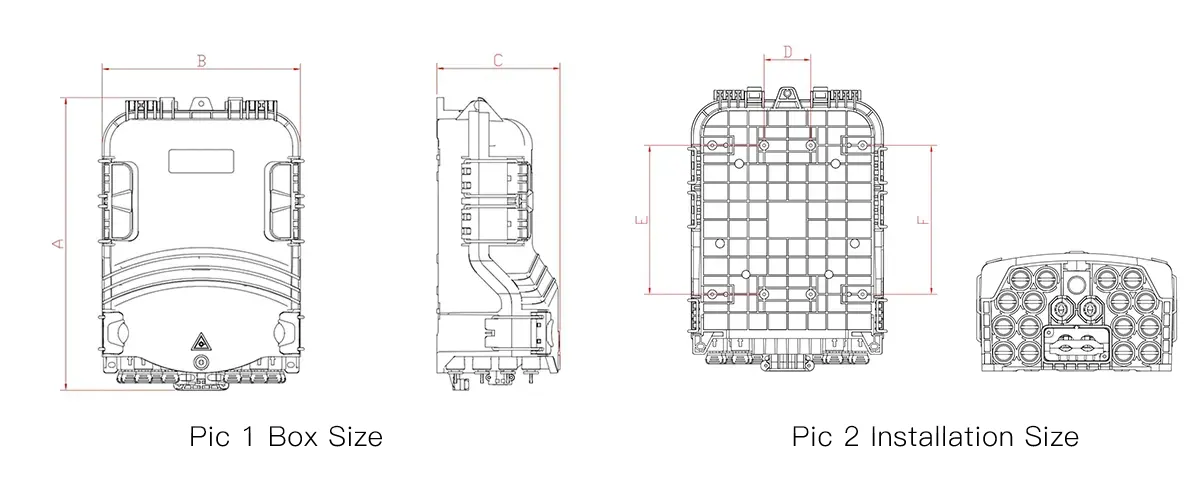

Просверлите в стене 3 отверстия в соответствии с размерами, указанными в Таблице 1, вставьте дюбели Φ7,5*40, установите коробки в установочные отверстия и закрепите болтами (Рисунок 4).

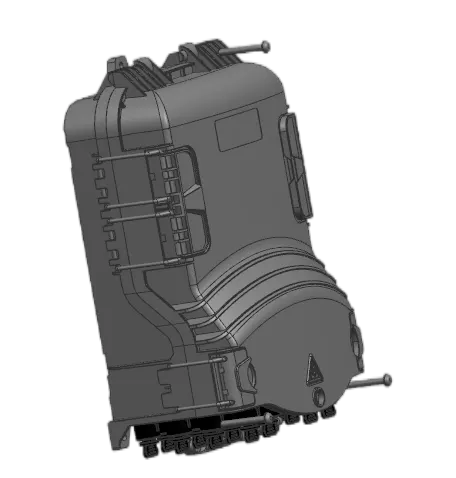

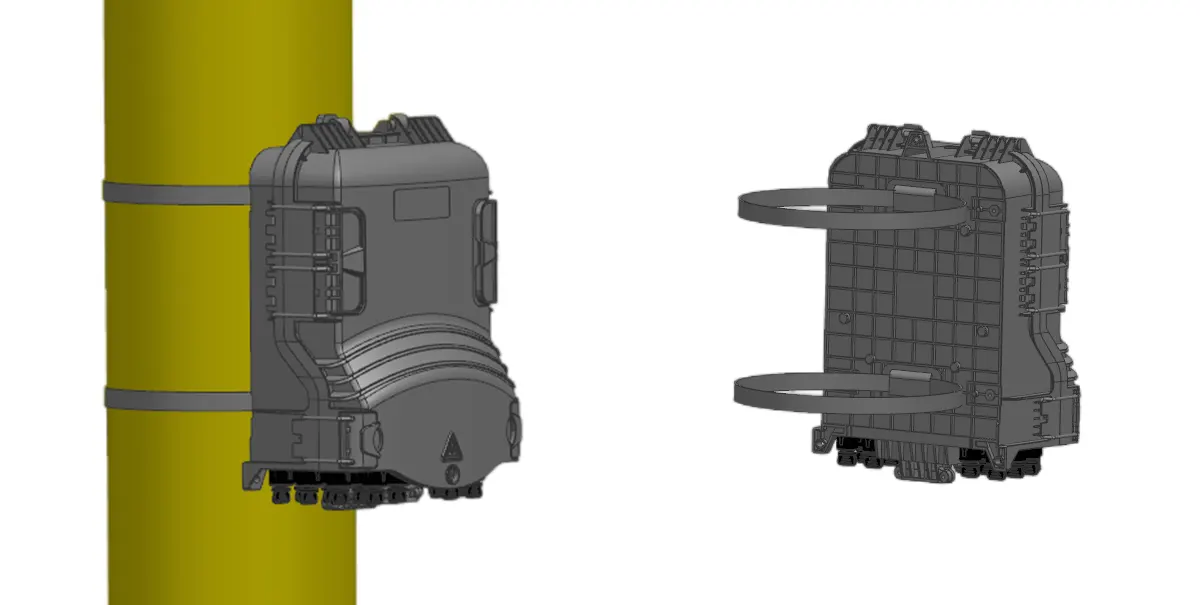

Монтаж на столбе:

Закрепите на опоре 1 комплект полярных колец (рис. 5).

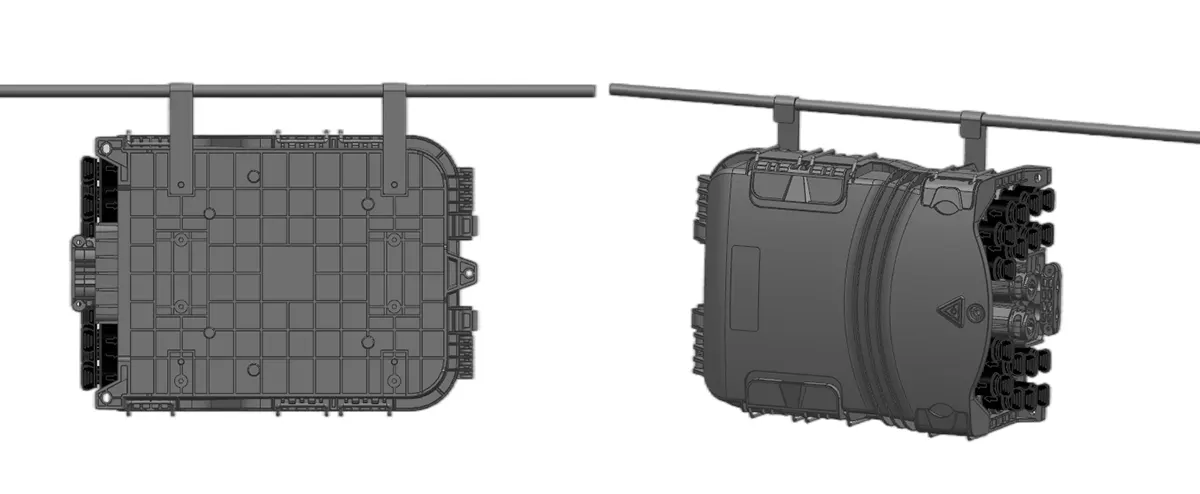

Структура накладных расходов:

Подвесьте две рулевые тяги, установленные на шасси сверху, на железную проволоку, а затем закрепите их болтами, чтобы предотвратить падение шасси (Рис (6).

Рис. 4. Монтаж на стене.

Рис. 5. Установка на столбе.

Фото 6. Конструкция накладных расходов.

Установка оптоволоконного разъема:

Рис 7. Поверните стрелку оптоволоконного разъема против часовой стрелки и снимите пылезащитный колпачок.

Рис. 8. Часть со стрелкой на оптоволоконном разъеме находится сверху. Вставьте оптоволоконный разъем в гнездо, а затем поверните часть со стрелкой по часовой стрелке.
