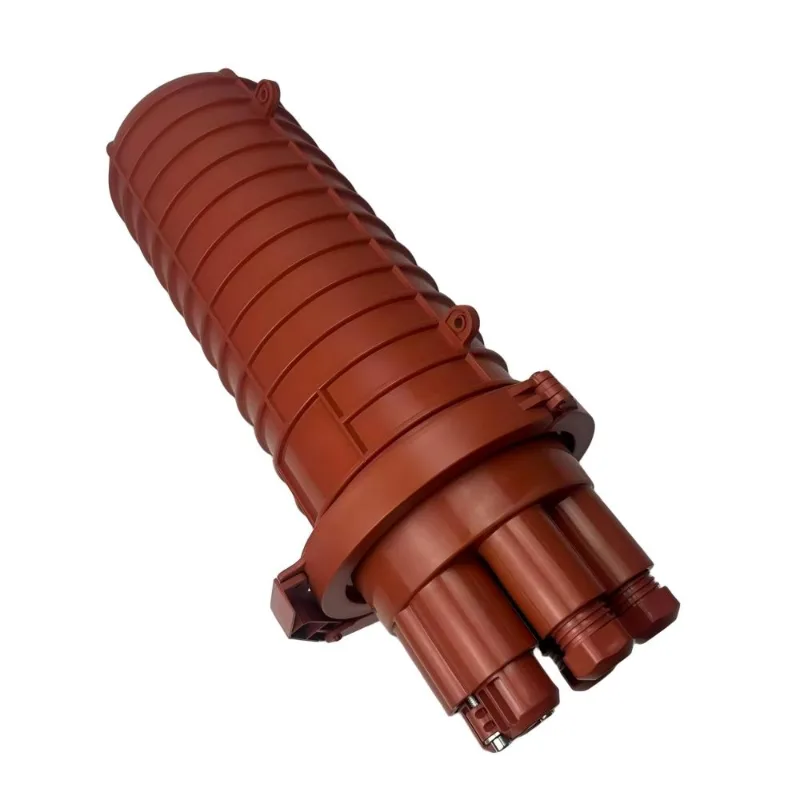

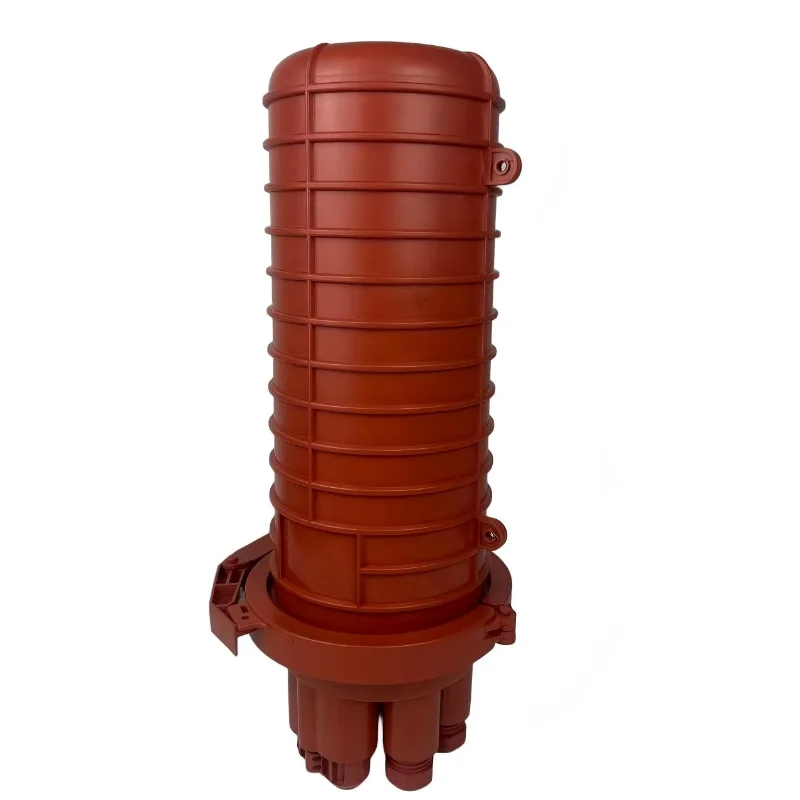

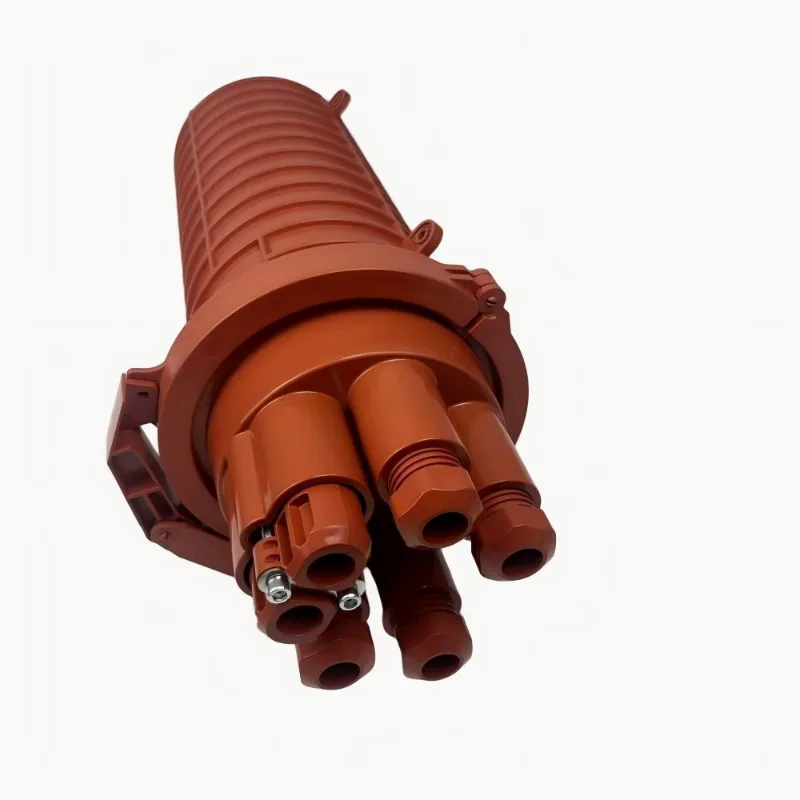

Закрытие купола для оптоволоконного кабеля 144Core

Изготовлено компанией Ningbo Yuanyi, специализированным производителем 144-сердечных купольных затворов для оптоволокна с многолетним опытом работы в оптоволоконной промышленности.

Купольный затвор для сращивания оптоволокна MS09 144Core использует механическую уплотнительную конструкцию со встроенными резиновыми уплотнительными кольцами, обеспечивающими надежную защиту без клея или уплотнительных лент. Встроенный воздушный клапан позволяет проверить герметичность после установки, помогая техническим специалистам проверять целостность корпуса в полевых условиях.

Благодаря степени защиты IP68, коррозионностойкому корпусу из АБС/ПП и поддержке как ленточных, так и обычных оптоволоконных кабелей, этот затвор подходит для сложных условий эксплуатации на открытом воздухе и длительного обслуживания сети.

Ключевые преимущества продукта

·  Емкость оптоволокна до 144 ядер с возможностью расширения до 288 ядер путем изменения конфигурации соединительного лотка

·  Конструкция механического уплотнения для надежной и долгосрочной защиты корпуса.

·  IP68 защита от проникновения воды и пыли.

·  Корпус из конструкционного пластика АБС/ПП с хорошей устойчивостью к коррозии, химическим веществам и старению.

·  Совместимость с ленточными и стандартными оптоволоконными кабелями

·  Лотки для сращивания в виде буклета с радиусом изгиба минимум 40 мм для организованной прокладки волокон.

·  Открывающаяся конструкция корпуса для проверки, обслуживания и повторного доступа без специальных инструментов.

·  Встроенный воздушный клапан для проверки целостности уплотнения

·  Подходит для установки на воздушной подушке, в воздуховодах, в люках и под землей.

·  Доступны в красном или черном цвете. Для более крупных заказов доступны индивидуальные цвета.

·  Компактная конструкция с относительно высокой пропускной способностью волокна для упрощения установки и обслуживания

Технические характеристики

Конструкция механического уплотнения

Купольное закрытие для оптоволоконного соединения MS09 144Core использует механическую систему уплотнения, а не уплотнение на основе клея. Эластичные резиновые уплотнительные кольца используются для создания надежного ограждения вокруг точек ввода кабеля и интерфейса корпуса.

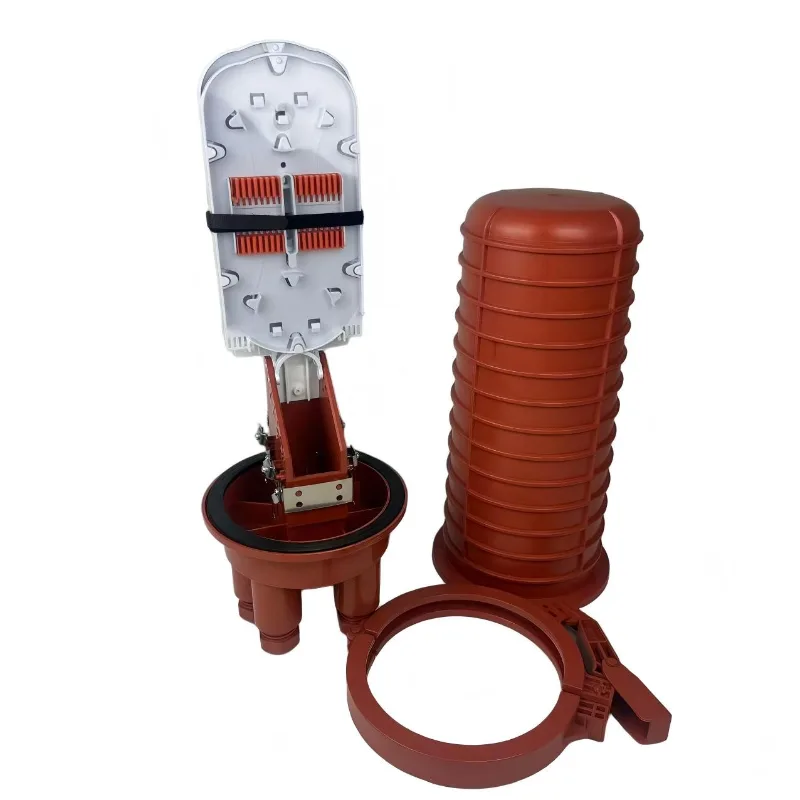

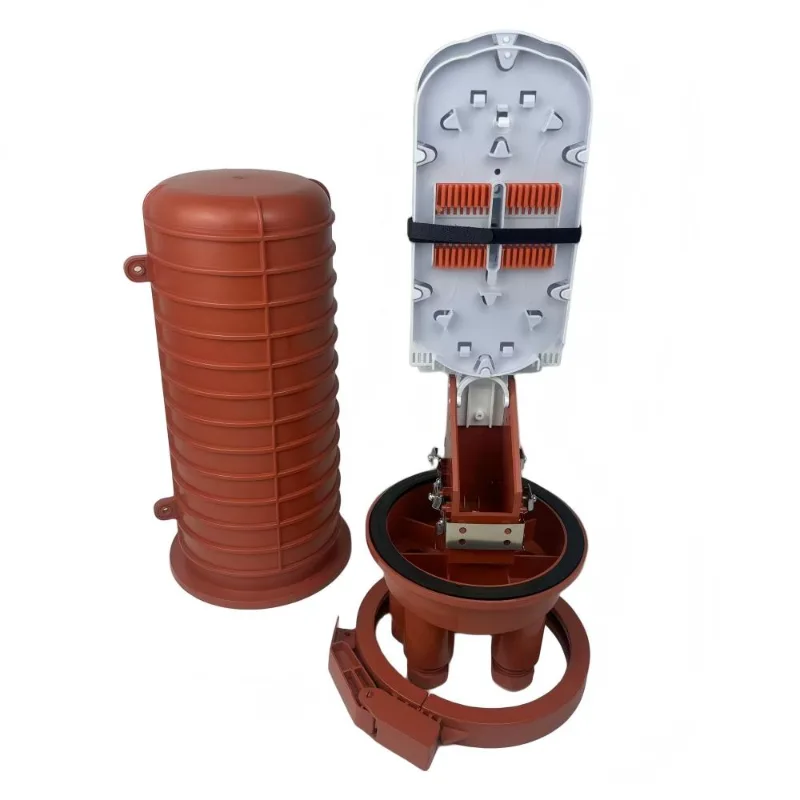

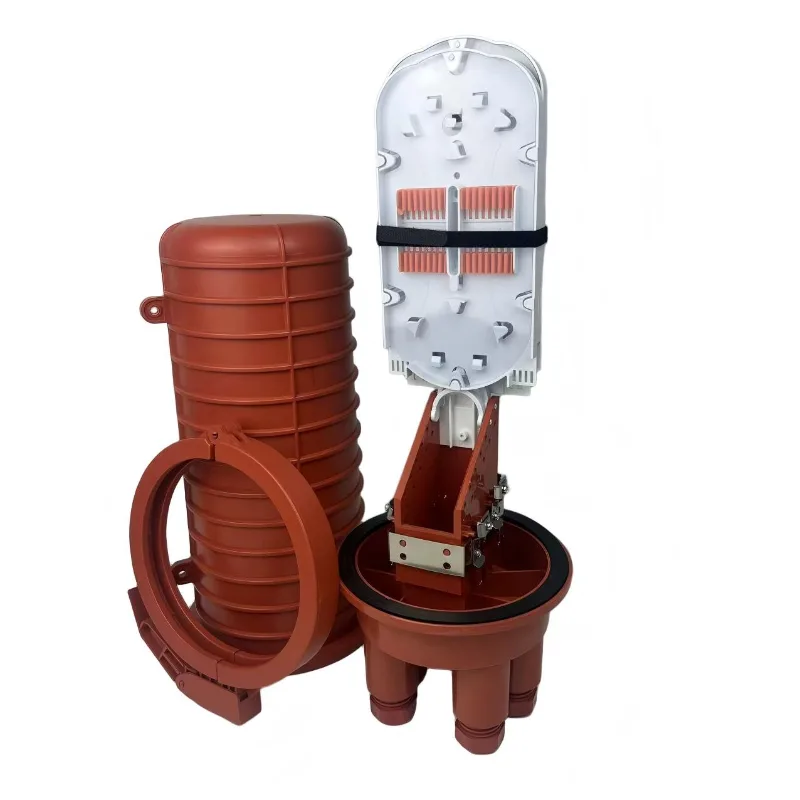

Крышку можно снова открыть для проверки, обслуживания или повторного сращивания волокна, а затем повторно запечатать без замены всего корпуса. Встроенный воздушный клапан обеспечивает удобный способ проверки состояния уплотнения после сборки.

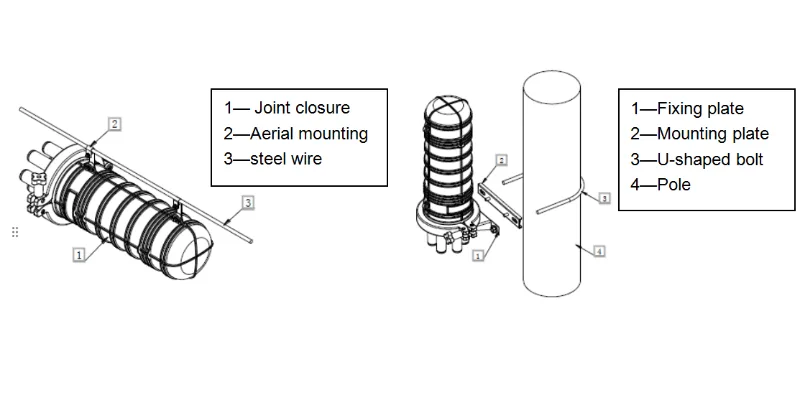

Приложения для установки

Купольный затвор для сращивания оптоволокна 144Core подходит для:

· Воздушные оптоволоконные кабельные сети

· Подземные воздуховоды и трубопроводы

· Телекоммуникационные люки

· Волоконно-оптические сети прямого монтажа

· Инфраструктура FTTH и FTTx

· Распределение оптоволокна и точки разветвления кабеля

· Наружные сети связи и связи

· Проекты расширения и обслуживания сети

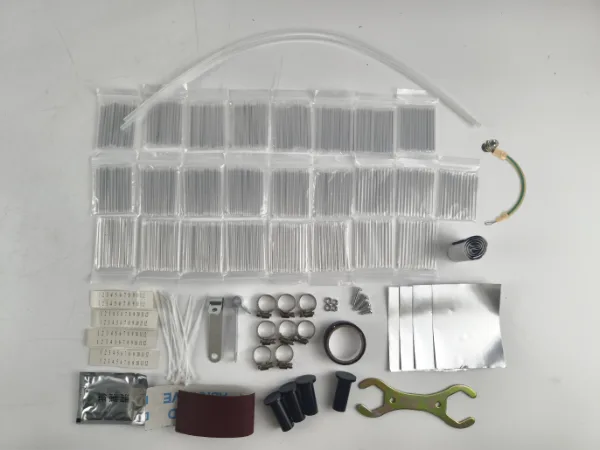

Аксессуары

Часто задаваемые вопросы

1. Какие мощности оптоволокна доступны?

Купольная муфта для сращивания оптоволокна MS09 144Core поддерживает 24C, 48C, 72C, 96C, 120C и 144C. Выбранные конфигурации могут поддерживать до 288 ядер.

2. Совместим ли MS09 с ленточными оптоволоконными кабелями?

Да. Он поддерживает как ленточные, так и обычные оптоволоконные кабели.

3. Как герметично закрывается крышка?

В нем используется система механического уплотнения с резиновыми уплотнительными кольцами. Клей не требуется.

4. Можно ли проверить герметичность?

Да. Встроенный воздушный клапан позволяет проводить испытания под давлением после установки.

5. Можно ли снова открыть закрытие?

Да. Его можно снова открыть и запечатать для технического обслуживания, проверки или дополнительного соединения.

6. Где можно установить MS09?

Он подходит для воздушной, подземной прокладки в воздуховодах, колодцах и подземных установок.

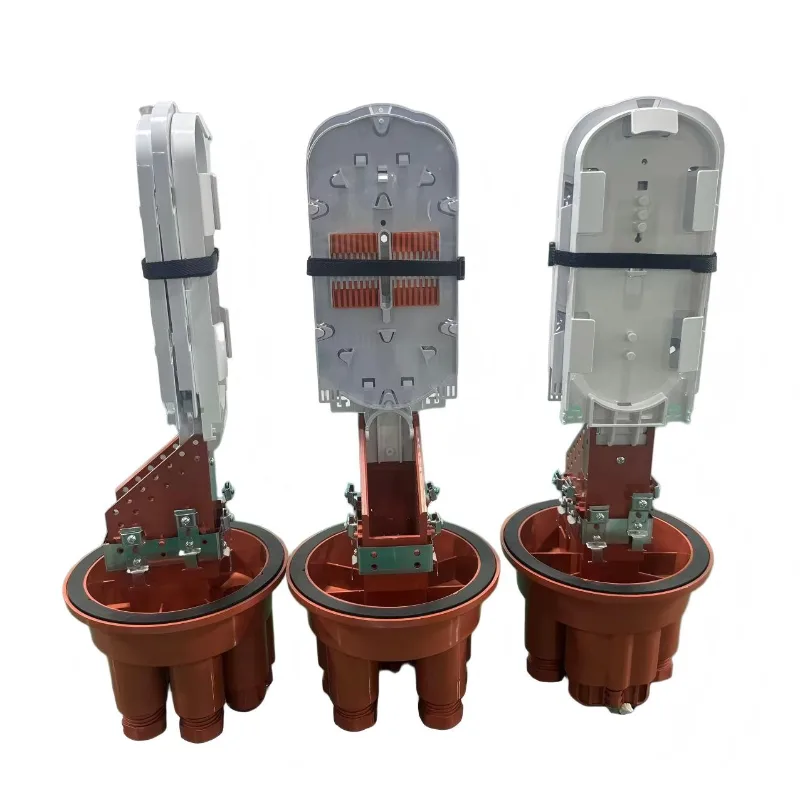

7. Как выбрать конфигурацию сплайс-лотка?

Выберите конфигурацию лотка в соответствии с требуемой пропускной способностью волокна, типом кабеля и методом сращивания.
