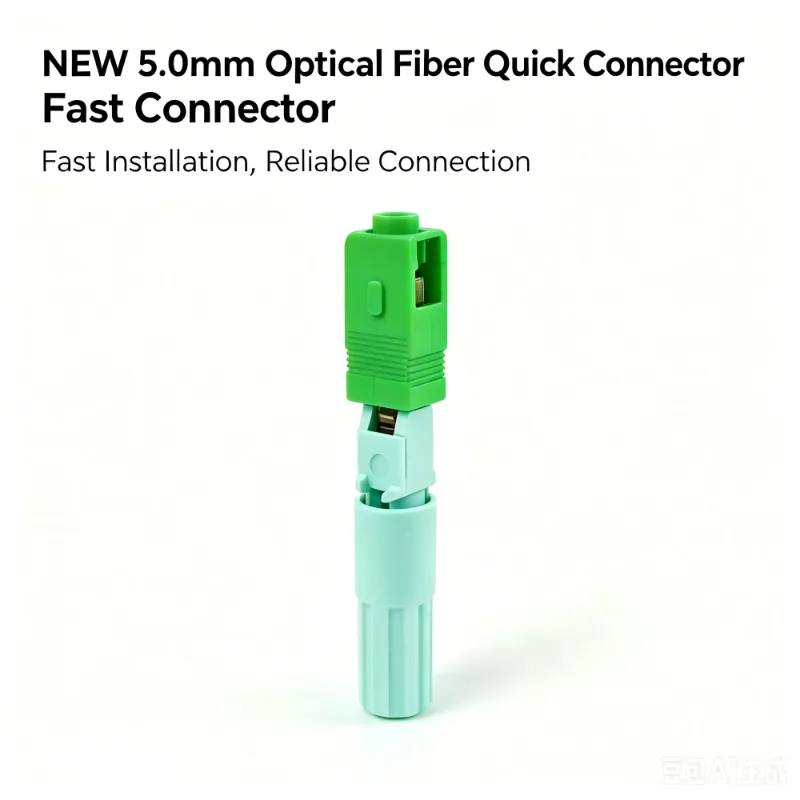

Как профессиональный производитель из Китая, компания Yuanyi хотела бы предоставить вам быстрый оптоволоконный соединитель диаметром 5,0 мм, предназначенный для сетей доступа FTTH и наружных оптоволоконных установок, требующих эффективного терминирования на месте. В разъеме используется предварительно отполированный наконечник и оптимизированная структура внутреннего выравнивания, что упрощает процесс подключения, сохраняя при этом стабильные характеристики оптического соединения.
|
Особенность |
Описание |
|
Новый оптимизированный интерьер |
Улучшенное выравнивание V-образной канавки для снижения потерь. |
|
Специальный дизайн 5,0 мм |
Специально для круглых кабелей диаметром 5,0 мм. |
|
Быстрая установка |
Без эпоксидной смолы, без полировки – менее 2 минут |
|
Поддержка ФТТХ |
Разработан как специальный быстрый разъем FTTH. |
|
Сопряжение готово |
Совместим с водонепроницаемыми продуктами с предварительно подключенными разъемами. |
|
Широкий температурный диапазон |
-40℃ ~ +85℃ для использования на открытом воздухе. |
|
Параметр |
Спецификация |
|
Тип интерфейса |
СК |
|
Применимый кабель |
Круглый одноволоконный кабель диаметром 5,0 мм |
|
Размеры (Д×Ш×В) |
55 мм × 12 мм × 8 мм (тип.) |
|
Параметр |
Ценить |
Состояние |
|
Оптоволоконный режим |
Одномодовый (SM) 9/125 мкм |
— |
|
Вносимая потеря (IL) |
≤ 0,4 дБ (тип. ≤ 0,25 дБ) улучшено |
@1310/1550 нм |
|
Возвратные потери (RL) |
UPC ≥ 50 дБ / APC ≥ 55 дБ |
только СМ |
|
Рабочая длина волны |
1310 нм ~ 1650 нм |
— |
|
Параметр |
Спецификация |
|
Внешний диаметр кабеля |
5,0 мм (±0,1 мм) |
|
Предел прочности |
≥ 50 Н (для кабеля 5,0 мм) |
|
Долговечность (циклы соединения) |
500 раз (ΔIL ≤ 0,3 дБ) |
|
Рабочая температура |
-40℃ ~ +85℃ |
|
Совместимость с водонепроницаемым помощником |
Да – работает с предварительно подключенными продуктами IP68 |
|
Сценарий |
Рекомендуемое решение |
|
Наружный терминал FTTH |
Новейший кабель диаметром 5,0 мм, быстрый разъем / быстрый разъем FTTH + кабель с предварительным разъемом IP68 |
|
Воздушный переход в подземный |
Быстрое подключение в полевых условиях + предварительно запечатанная водонепроницаемая соединительная коробка |
|
Аварийный ремонт с водонепроницаемым падением |
Подключи и работай с водонепроницаемыми разъемами, подготовленными на заводе. |
Примечание. Эта комбинация позволяет установщикам сохранять водонепроницаемую защиту секций, запечатанных на заводе, при использовании быстрого разъема кабеля 5,0 мм (также отличного быстрого разъема FTTH) для окончательного подключения внутри или на месте.
Полоса – удалите внешнюю оболочку толщиной 5,0 мм и арамидную нить.
Очистка и скалывание – очистите оголенное волокно и аккуратно сколите его (длина 8–12 мм).
Вставка – вставляйте кабель диаметром 5,0 мм в корпус разъема до тех пор, пока волокно не достигнет точки остановки.
Зажим – закройте крышку и затяните чехол разгрузки от натяжения.
Тест – проверьте IL с помощью измерителя мощности или рефлектометра.
|

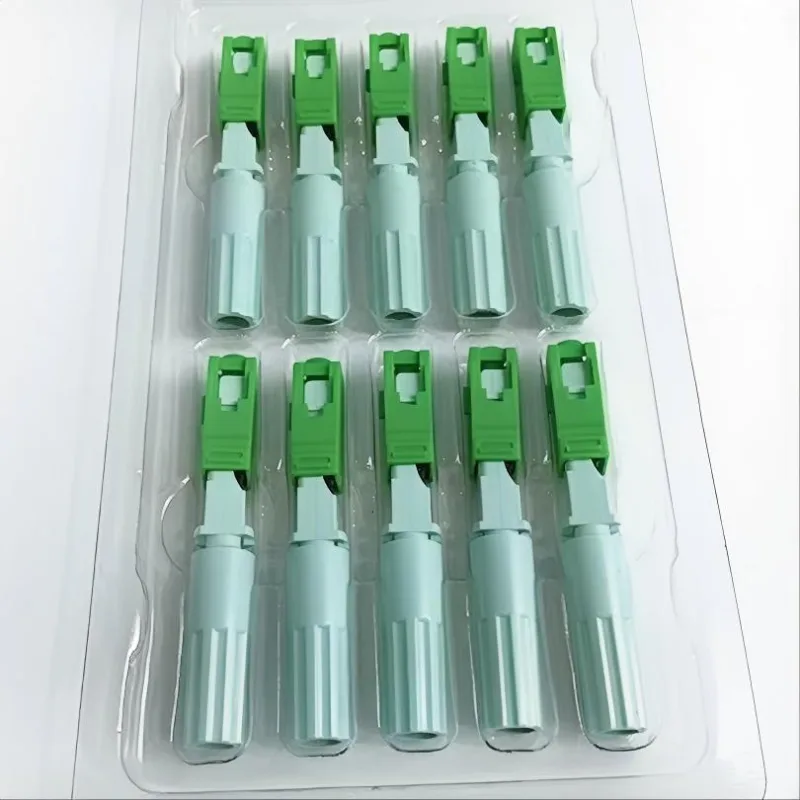

Тип упаковки |
Количество |
|
Внутренняя блистерная коробка |
10 шт./коробка |
|
Основная коробка |
100 штук/коробка |
Оптоволоконный быстрый соединитель диаметром 5,0 мм подходит для доступа к оптоволокну и технического обслуживания, где используется совместимый круглый ответвительный кабель диаметром 5,0 мм.
Используется для быстрого подключения ответвительных кабелей в жилых и коммерческих сетях доступа FTTH, особенно там, где важна скорость установки.
Подходит для наружных распределительных точек, оконечных коробок для оптоволокна и других мест сетей доступа, требующих установки оптических разъемов на месте.
Может использоваться в точках перехода между воздушными, кабельными и подземными оптоволоконными маршрутами, где требуется заделка кабеля в полевых условиях.
Предоставляет практичный вариант замены и ремонта, когда поврежденный или вновь установленный ответвительный кабель необходимо заглушить на месте.
Разъем можно использовать вместе с совместимыми оптоволоконными продуктами со степенью защиты IP68, предварительно подключенными, что позволяет комбинировать водонепроницаемые секции, запечатанные на заводе, с точками подключения, установленными на месте.
Разъем предназначен для круглых одноволоконных ответвительных кабелей диаметром 5,0 мм и номинальным внешним диаметром 5,0 мм ±0,1 мм. Конструкция кабеля и тип волокна должны быть подтверждены перед заказом.
Да. Разъем предназначен для приложений доступа FTTH «последней мили», включая заделку совместимых ответвительных кабелей диаметром 5,0 мм в полевых условиях.
В быстродействующем соединителе используется предварительно отполированный наконечник, и его конструкция позволяет избежать обычного отверждения эпоксидной смолы и ручной полировки соединителя во время обычной установки.
Указанные спецификации относятся к одномодовому волокну диаметром 9/125 мкм и рабочим диапазоном длин волн 1310–1650 нм.
Да. Он предназначен для работы с совместимыми водонепроницаемыми продуктами с предварительным подключением, включая сборки IP68, для гибридного развертывания FTTH.
