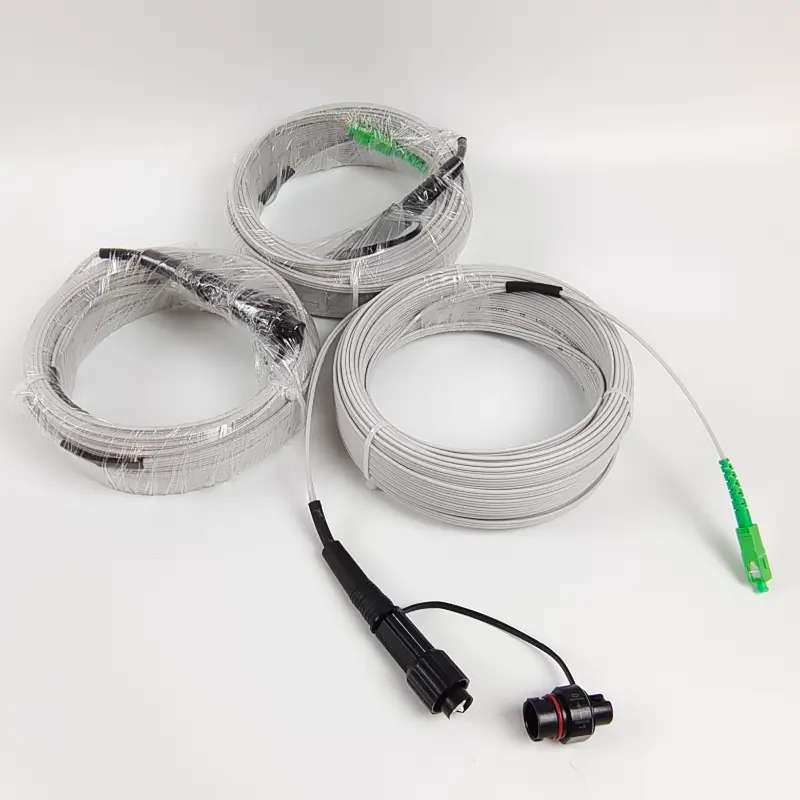

Водонепроницаемый патч-корд с предварительно подключенным ответвительным кабелем — это сборка оптоволоконного кабеля с заводской заделкой, разработанная для быстрого и надежного подключения оптоволокна вне помещений. Он сочетает в себе нечувствительное к изгибу одномодовое волокно G.657A1, компактную конструкцию ответвительного кабеля и водонепроницаемый разъем со степенью защиты IP68 для упрощения развертывания оптоволокна в FTTH и других наружных сетях связи.
Изготовленный компанией Yuanyi в Китае, он подходит для применений, где важны быстрая установка, стабильные оптические характеристики и защита от влаги и внешних условий.
1. «Подключи и работай»: не требуется сращивание или полировка на месте, что значительно сокращает время и стоимость установки.
2, водонепроницаемое уплотнение IP68 с двухслойными силиконовыми уплотнительными кольцами и огнестойким корпусом для ПК, подходящим для длительного воздействия на открытом воздухе.
3. Нечувствительное к изгибу волокно G.657A1 обеспечивает стабильную передачу сигнала даже в ограниченном пространстве.
4. Дополнительные конфигурации разъемов: два водонепроницаемых конца IP68 / один конец IP68 + стандартный внутренний разъем SC.
5, Самонесущая конструкция с проводом для воздушной установки.
6. В настоящее время это предпочтительный выбор для быстрого подключения наружных кабелей при доступе на последней миле FTTH, наружном наблюдении, наружной точке доступа и оптической связи в кампусе.
7, стандартная куртка LSZH, опционально с черным полиэтиленом, устойчивым к ультрафиолетовому излучению, для увеличения срока службы на открытом воздухе (≥20 лет)
Ответвительный кабель построен вокруг центрального одномодового оптического волокна и усилен параллельными силовыми элементами. Встроенный стальной несущий трос обеспечивает дополнительную механическую поддержку при самостоятельной воздушной установке.
· Оптическое волокно: Одномодовое волокно G.657A1, нечувствительное к изгибу
· Сильные участники: Два параллельных стержня из стеклопластика диаметром 0,5 мм.
· Телефонная связь: фосфатированная стальная проволока 1,0 мм
· Внешняя оболочка: Стандарт LSZH / черный полиэтилен, устойчивый к ультрафиолетовому излучению, опционально
· Конфигурация кабеля: Плоский ответвительный кабель дугообразного типа
|
Параметр |
Спецификация |
|
Тип кабеля |
Плоский ответвительный кабель дугообразного типа |
|
Стандартный размер |
(2,0×3,0) ±0,1 мм, с посыльным 5,0±0,2 мм |
|
Силовые члены |
Двойные параллельные стержни из стеклопластика (диаметр 0,5 мм) |
|
Мессенджер провод |
фосфатированная стальная проволока диаметром 1,0 мм. |
|
Материал внешней оболочки |
LSZH (стандарт) / Черный полиэтилен, устойчивый к УФ-излучению (опция) |
|
Способы установки |
Воздушный, настенный, кабелепроводный, неглубокий, для прямого захоронения |
|
Параметр |
Ценить |
|
Тип волокна |
Одномодовое волокно G.657A1, нечувствительное к изгибу |
|
Количество ядер |
1 ядро |
|
Диаметр поля режима |
9 мкм / 125 мкм |
|
Рабочие длины волн |
1310 нм/1490 нм/1550 нм |
|
Затухание при 1310 нм |
≤ 0,4 дБ/км (стандарт) / ≤ 0,36 дБ/км (премиум) |
|
Затухание при 1550 нм |
≤ 0,3 дБ/км (стандарт) / ≤ 0,22 дБ/км (премиум) |
|
Потери на макроизгибе при 1550 нм, φ30 мм×10 витков |
≤ 0,25 дБ |
|
Потери на макроизгибе при 1625 нм, φ30 мм × 10 витков |
≤ 1,00 дБ |
|
Потери на макроизгибе при 1550 нм, φ20 мм×1 оборот |
≤ 0,75 дБ |
|
Потери на макроизгибе при 1625 нм, φ20 мм×1 оборот |
≤ 1,50 дБ |
|
Параметр |
Спецификация |
|
Тип торца |
APC/UPC (по выбору) |
|
Односторонняя вносимая потеря |
≤ 0,3 дБ |
|
Возвратные потери (APC) |
≥ 55 дБ |
|
Возвратные потери (UPC) |
≥ 50 дБ |
|
Прочность спаривания |
≥ 1000 циклов, изменение потерь ≤ 0,2 дБ |
|
Степень защиты от проникновения |
IP68 (водонепроницаемость при длительном погружении в воду) |
|
Материал корпуса |
Огнестойкий ПК + двухслойные красные силиконовые уплотнительные кольца |
|
Снятие напряжения |
Гофрированный чехол для предотвращения поломки корня троса. |
Доступные типы: SC-APC/SC-UPC
Без водонепроницаемого уплотнения – только для сухих помещений внутри помещений (шкафы, сплиттеры, ONU). Не для воздействия на открытом воздухе.
|
Параметр |
Спецификация |
|
Кратковременная растягивающая нагрузка |
≥ 600 Н ~ 800 Н |
|
Длительное рабочее напряжение |
≥ 200 Н ~ 300 Н |
|
Кратковременное сопротивление раздавливанию (Н/100 мм) |
≥ 2200 Н |
|
Долговременная устойчивость к раздавливанию (Н/100 мм) |
≥ 1000 Н |
|
Статический радиус изгиба |
≥ 30 мм |
|
Динамический радиус изгиба |
≥ 60 мм |
|
Температура транспортировки/хранения |
-40℃ ~ +60℃ |
|
Температура установки |
-10℃ ~ +50℃ |
|
Рабочая температура |
-40℃ ~ +70℃ |
|
Срок службы УФ-излучения на открытом воздухе |
≥ 20 лет |
|
Тест на циклическое изменение температуры |
100 циклов от -40 ℃ до 70 ℃, колебания потерь ≤ 0,2 дБ. |
|
Испытание на старение влажным теплом |
500 часов при 85℃ и относительной влажности 85%, отсутствие утечек и старения уплотнений |
|
Вариант |
Конфигурация |
Рекомендуемое применение |
|
Тип А |

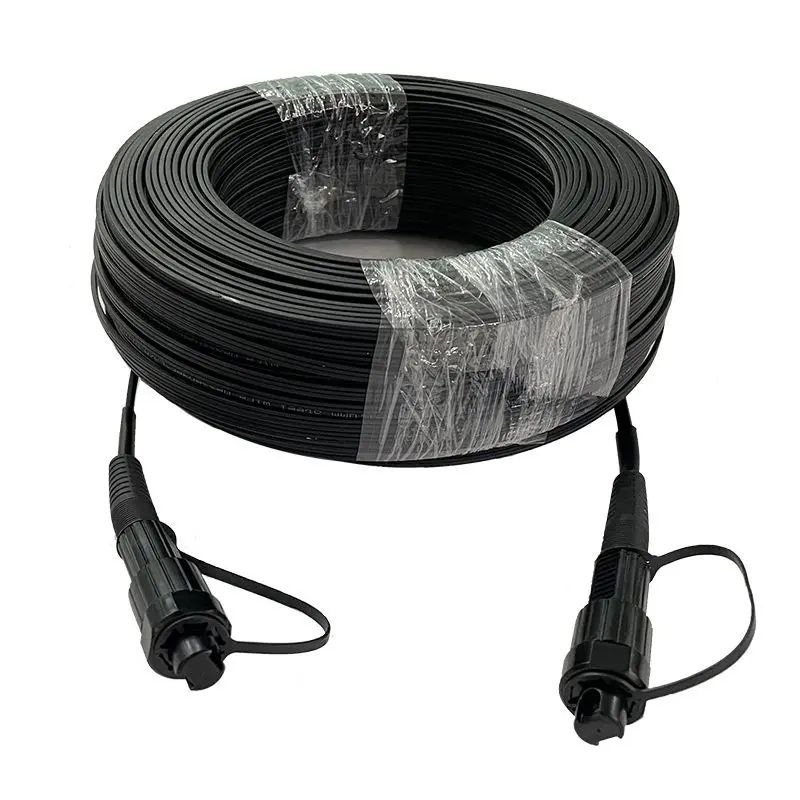

Двойные водонепроницаемые концы IP68 |
Полная экспозиция на открытом воздухе, подземный трубопровод, заболоченные ямы, многосекционная каскадная пристройка. |
|
Тип Б |

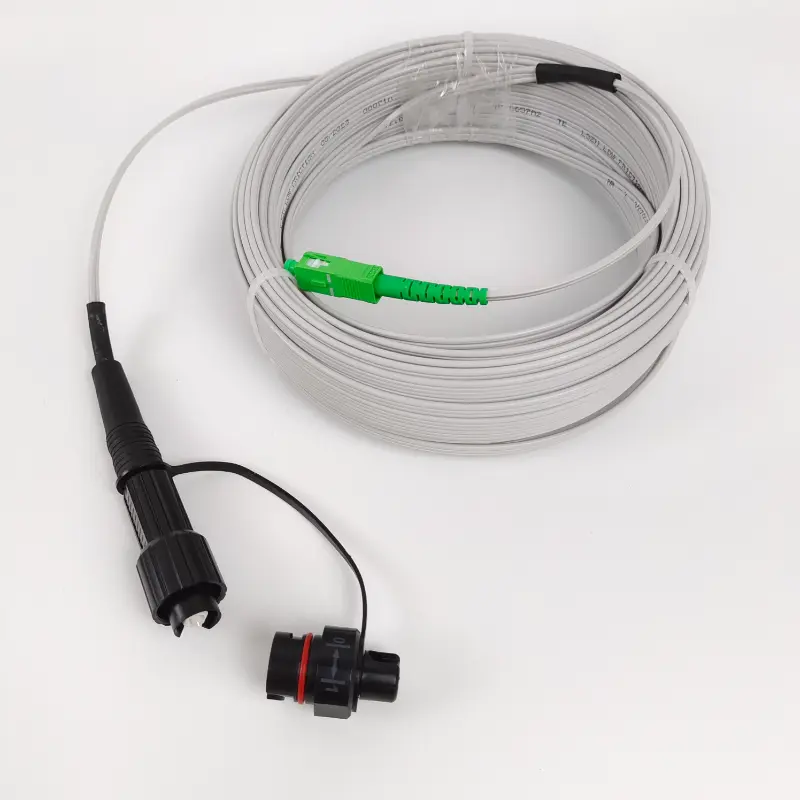

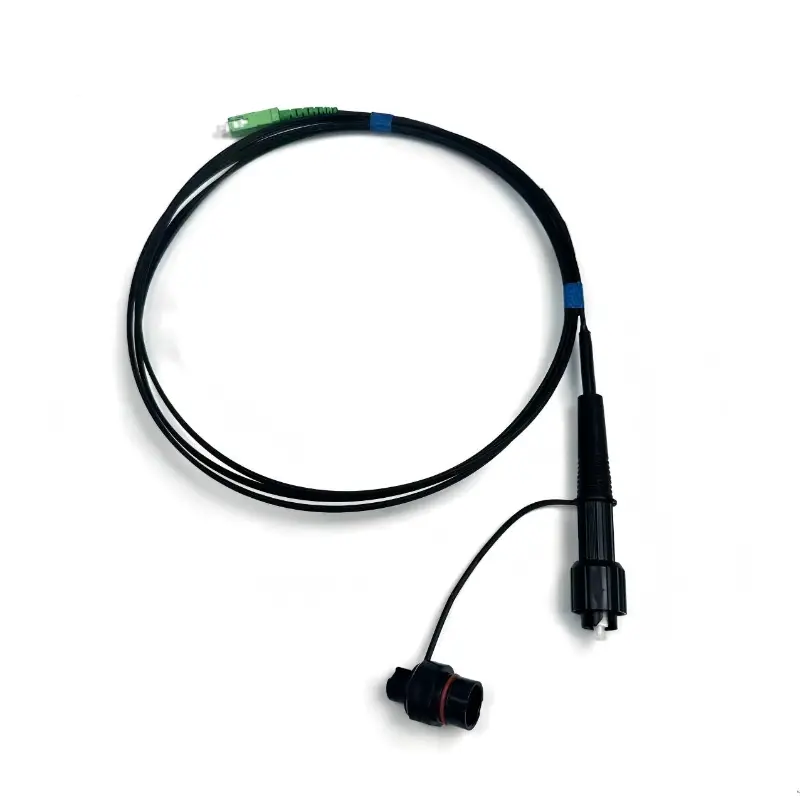

Одиночный водонепроницаемый конец IP68 + внутренний разъем SC |
Доступ FTTH – наружный конец водонепроницаемый, внутренний конец подключен к сухому оборудованию (основное решение) |
Заводская заделка – не требуется сварочный аппарат или полировка на месте
Конструкция «папа/гнездо» обеспечивает легкое удлинение на большие расстояния с помощью нескольких секций.
Конец внутреннего разъема не должен подвергаться воздействию дождя или влаги.
Обеспечьте надлежащую затяжку резьбы разъема IP68 для обеспечения водонепроницаемости.
Водонепроницаемый патч-корд с предварительно подключенным ответвительным кабелем со степенью защиты IP68 предназначен для доступа к оптоволоконным кабелям вне помещений и для соединения оптоволоконных кабелей на короткие расстояния, где требуется быстрая установка и защита окружающей среды.
Используется для соединения наружных оптоволоконных точек распределения с оборудованием на стороне абонента, уменьшая при этом необходимость в полевой терминации.
Подходит для IP-камер и другого оборудования наблюдения с оптоволоконным подключением, установленного на открытых площадках.
Может использоваться для оптоволоконных подключений к наружным беспроводным точкам доступа и оборудованию связи, где требуется гидроизоляция.
Применимо к наружным оптическим каналам связи в кампусах, промышленных объектах, транспортных объектах и других распределенных коммуникационных средах.
Конфигурация разъема IP68 подходит для сред, где разъемы могут подвергаться воздействию дождевой воды, конденсата или временному погружению в воду.
Являясь ведущим китайским производителем водонепроницаемых готовых патч-кордов для отводных кабелей, компания Ningbo Yuanyi предлагает комплексные возможности индивидуальной настройки:
Полировка соединителя: SC/UPC или SC/APC в соответствии с различными требованиями сети.
Длина кабеля: любая нестандартная длина от 1 м до 200 м и более.
Материал оболочки: стандарт LSZH, черный полиэтилен, устойчивый к ультрафиолетовому излучению, для экстремального воздействия на открытом воздухе.
Обновление волокна: стандарт волокна G.657A1, нечувствительного к изгибу, другие типы волокна доступны по запросу.
OEM-брендинг: индивидуальная печать с логотипом клиента, штрих-кодом проекта и кодом отслеживания партии.

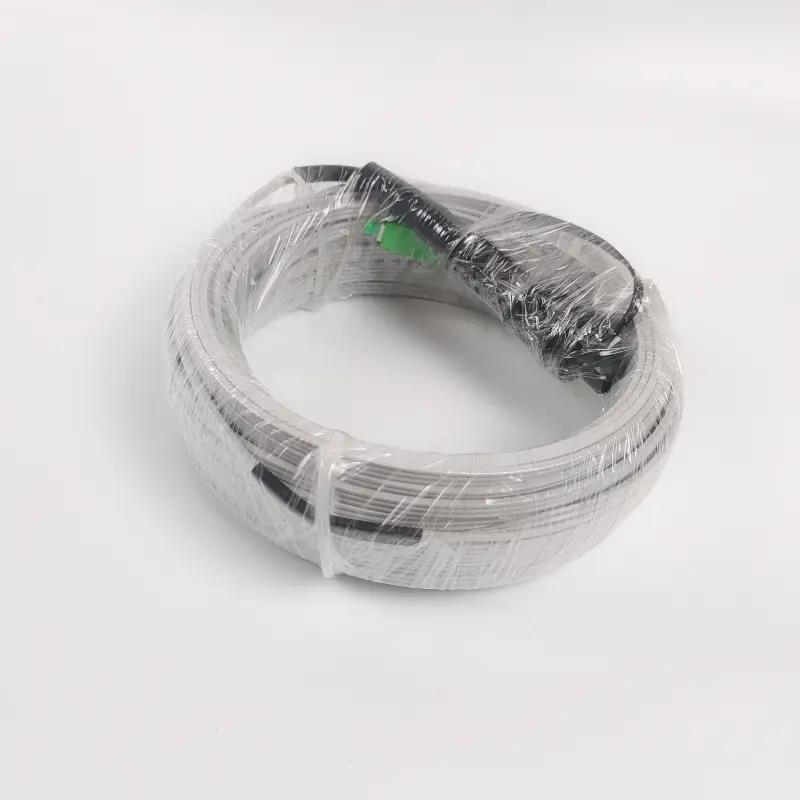

Упаковка: поддерживается нейтральная упаковка с белой этикеткой или упаковка с индивидуальной торговой маркой.
Yuanyi специализируется на оптоволоконных пассивных компонентах и оптоволоконных сборках с предварительной заделкой для приложений сетей связи.
Для водонепроницаемого патч-корда с предварительно подключенным ответвительным кабелем производство и контроль качества могут охватывать весь процесс сборки, включая сборку разъема, литье под давлением, заделку оптоволокна, полировку и тестирование оптических характеристик.
Компания поддерживает стандартное производство, а также OEM-производство и настройку на основе проектов для дистрибьюторов, системных интеграторов, телекоммуникационных подрядчиков и проектов сетевой инфраструктуры.
Документация на продукцию, квалификационная информация и применимые протоколы испытаний могут быть предоставлены в соответствии с требованиями проекта и заказчика.
