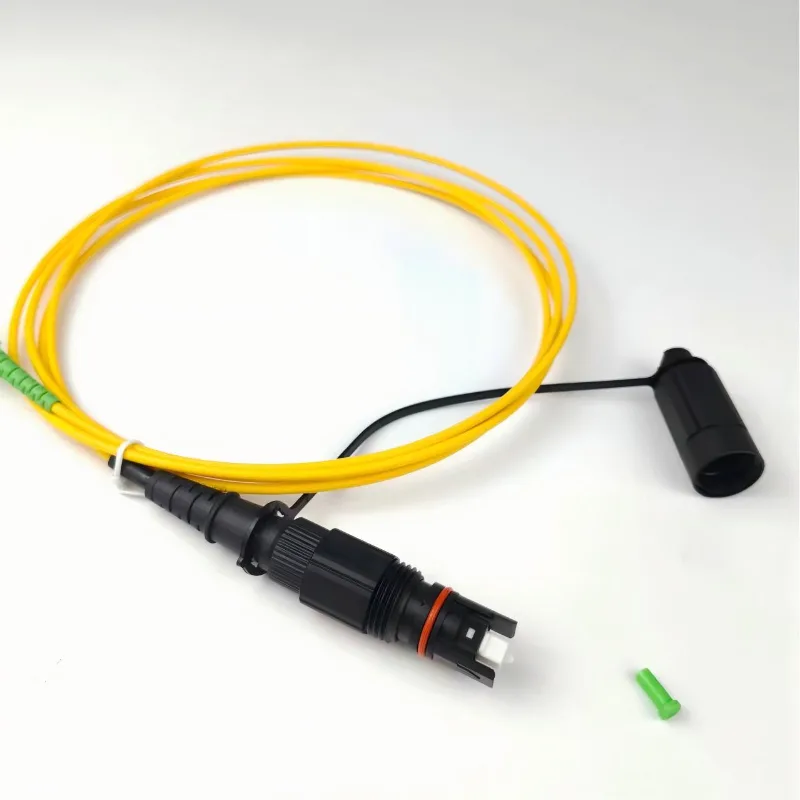

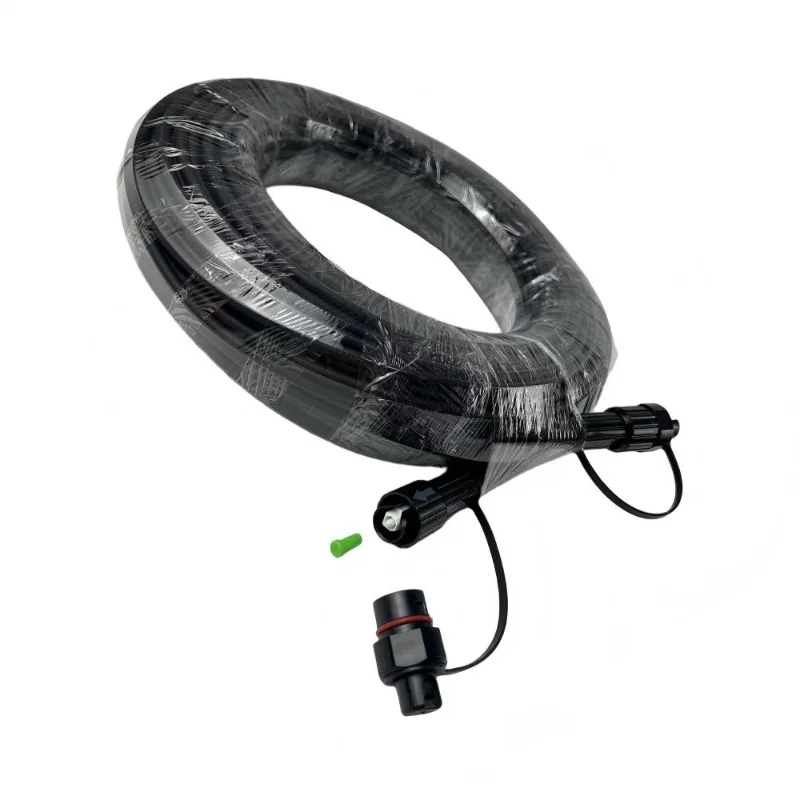

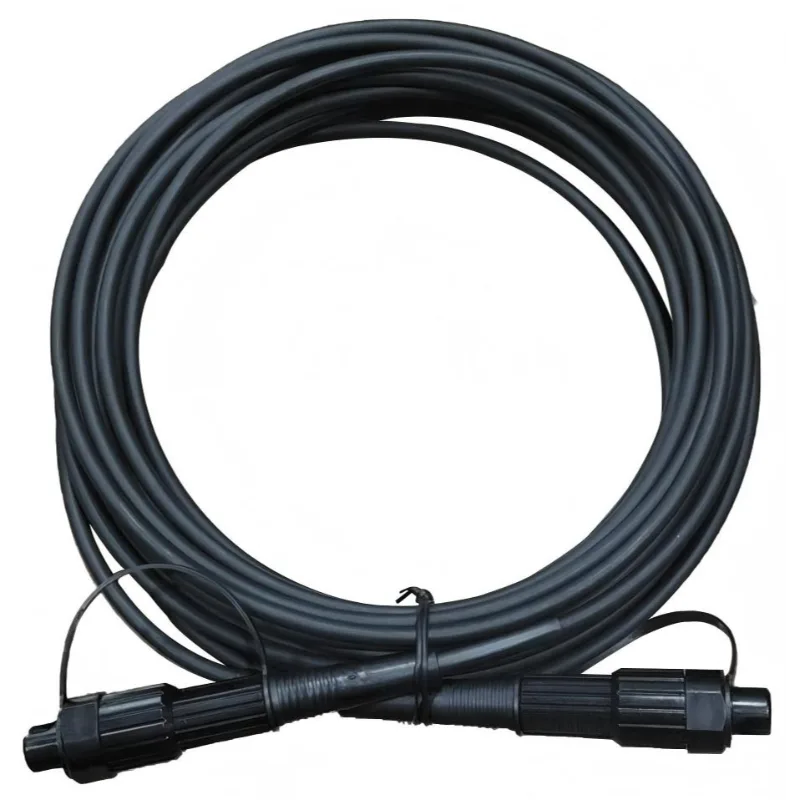

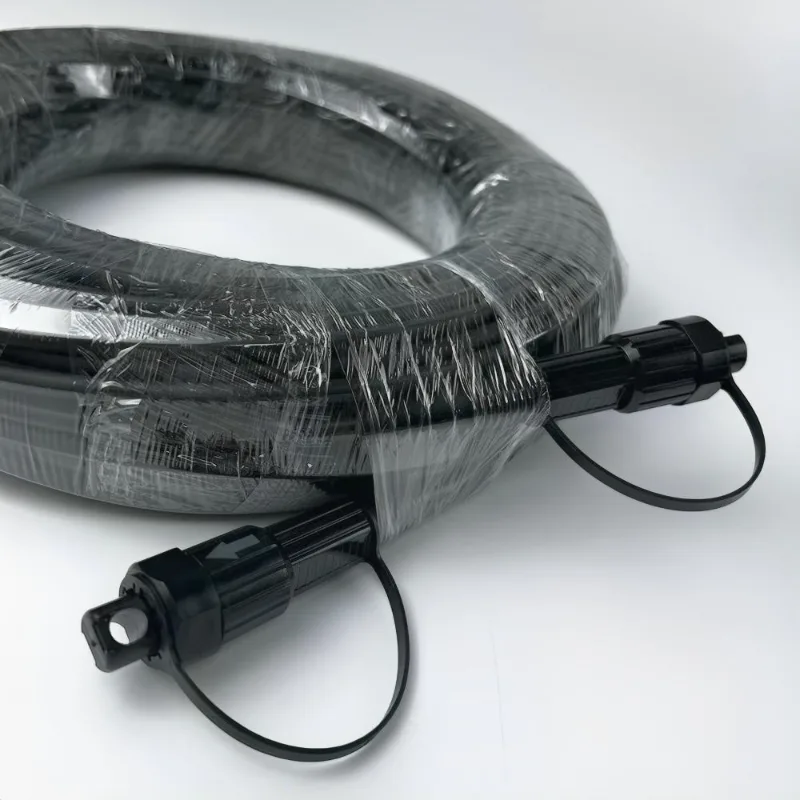

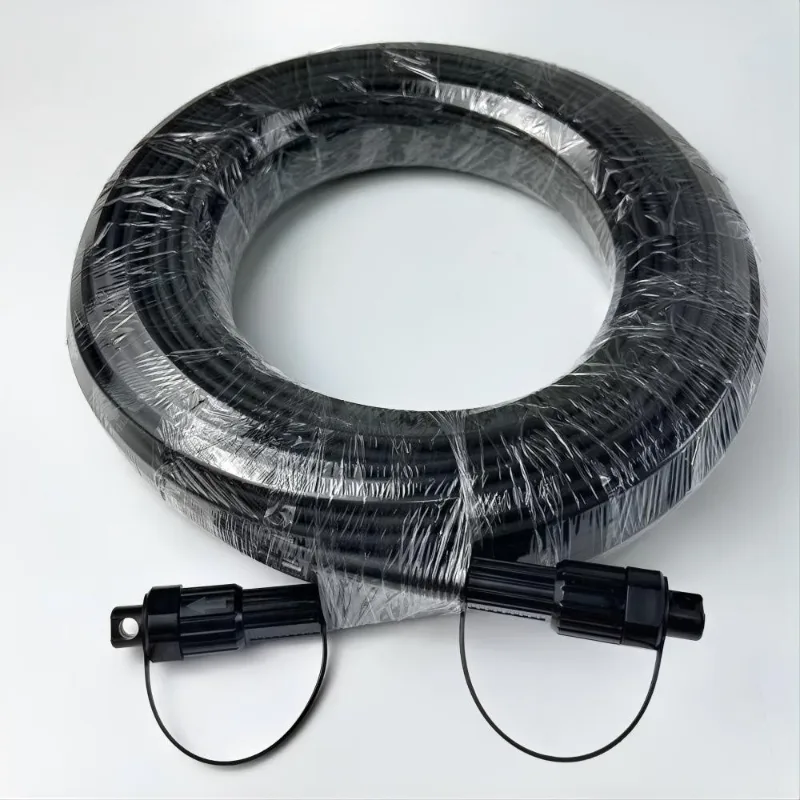

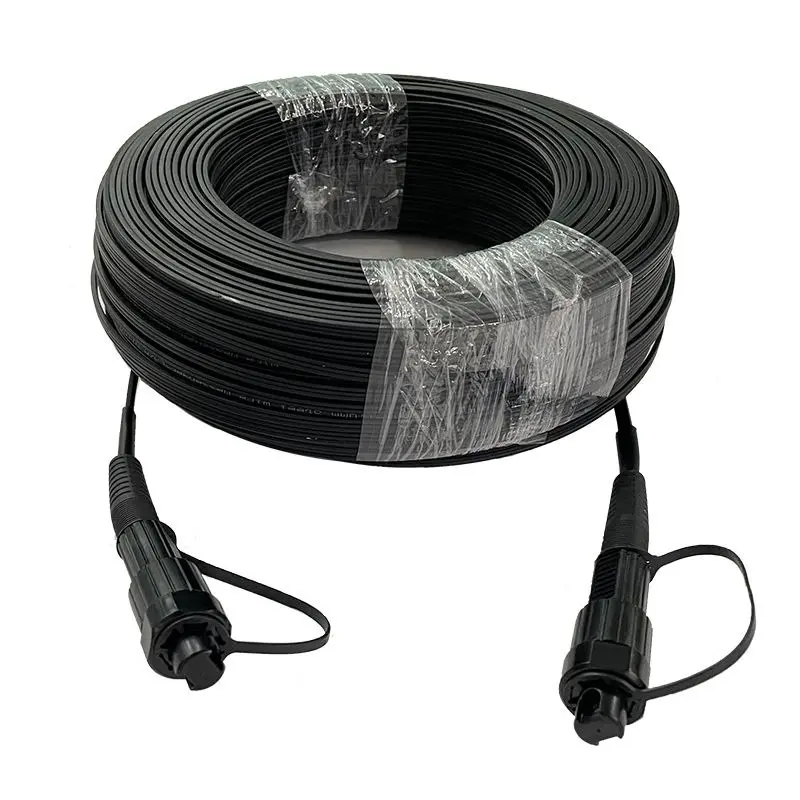

Водонепроницаемый предварительно подключенный патч-корд

Водонепроницаемый предварительно подключенный патч-корд, предлагаемый фабрикой Yuanyi из Китая. Предварительно подготовленный полевой конец упрощает заделку на месте без необходимости использования эпоксидной смолы или полировки волокна. Это делает кабель подходящим для проектов FTTH/FTTx, где важны условия установки, гибкость маршрутизации и согласованное подключение на местах.

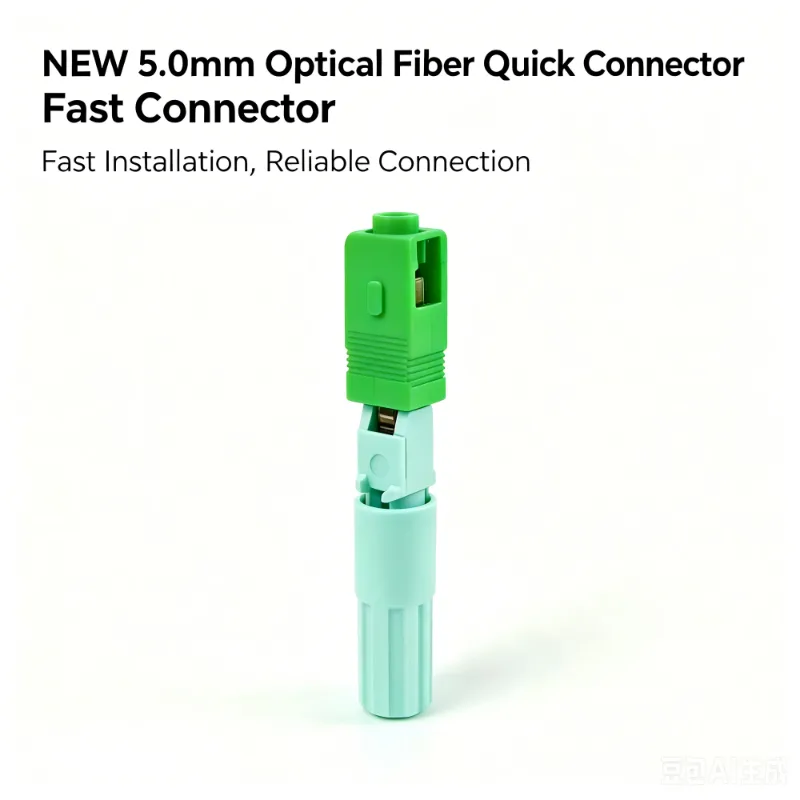

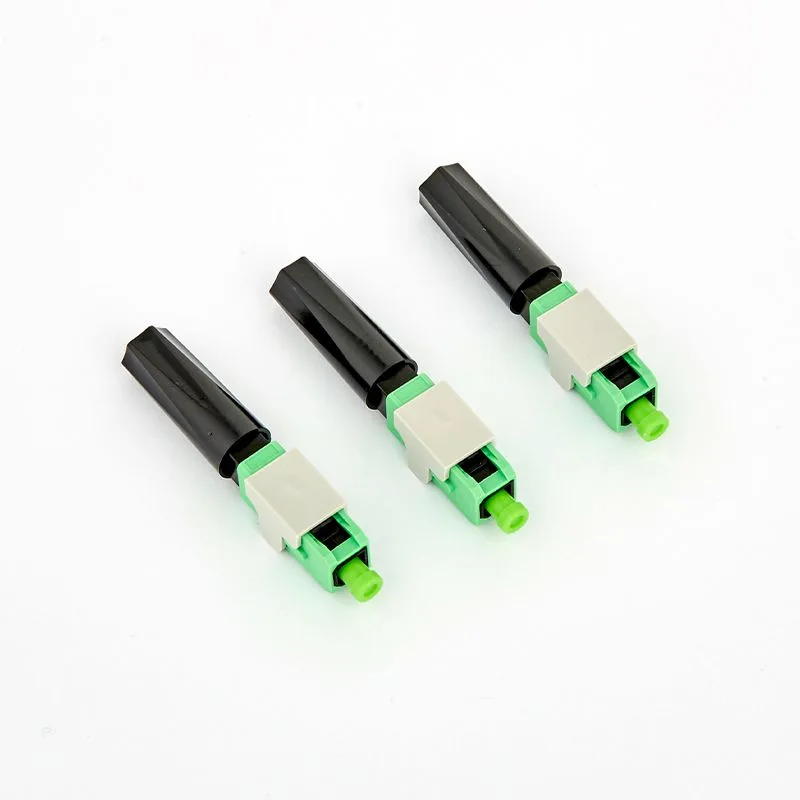

Системная интеграция – сопряжение с быстрым разъемом FTTH 5,0 мм

Полевой конец специально предварительно зачищен для быстрого соединителя FTTH 5,0 мм (механического типа), что позволяет монтажникам:

1. Завершите внутреннюю сторону в течение 2 минут – без эпоксидной смолы, полировки и использования духовки.

2. Достижение типичного уровня шума ≤0,25 дБ за счет улучшенного выравнивания V-образной канавки.

3. Сохраняйте гибкость при прокладке маршрутов внутри помещений на последнем метре.

Архитектура развертывания

Наружный шкаф → Водонепроницаемый предварительно подключенный патч-корд (конец IP68) → Переходная коробка → Быстрый разъем 5,0 мм (полевой конец) → Внутренний ONU

Конец с заводской заделкой обеспечивает готовое наружное подключение, а конец, подготовленный на месте, позволяет адаптировать кабель к внутренней секции в соответствии с фактической схемой установки.

Процесс подключения на месте обычно включает зачистку оболочки, очистку волокна, установку в совместимый механический разъем и проверку разъема. Фактическое время установки зависит от конструкции разъема, опыта установщика и условий на месте.

Ключевые особенности

Технические характеристики

Оптические и механические характеристики

Рабочий процесс полевой заделки (с быстрым разъемом FTTH 5,0 мм)

Полевые бригады считают, что работа с этой системой напоминает работу с водонепроницаемым предварительно подключенным патч-кордом: каждая деталь уменьшает необходимость догадок и ускоряет развертывание, в отличие от обычных ответвительных кабелей, из-за которых монтажникам приходится сталкиваться с непоследовательными заделками.

Основные приложения

ФТТХ и ФТТкс

Используется для наружных отводящих участков и переходов между внешним и внутренним пространством, где требуется герметичное оптоволоконное соединение.

Малые сотовые сети 5G

Подходит для оптоволоконных соединений вокруг шкафов с малыми сотами, удаленного оборудования и другой наружной коммуникационной инфраструктуры.

Видеонаблюдение и наружное наблюдение

Обеспечивает защищенное оптоволоконное соединение для систем наблюдения, установленных на открытом воздухе или в незащищенных помещениях.

Аварийное восстановление сети

Предварительно подключенные кабельные сборки могут упростить работу по замене и восстановлению в полевых условиях, где важны время установки и согласованность разъемов.

Промышленные оптоволоконные сети

Подходит для оптоволоконных линий между наружным оборудованием, шкафами и внутренними системами управления или связи.

Воздушно-погребенные переходы

Кабель можно настроить для проектов, сочетающих требования к воздушной, наружной и внутренней прокладке.

Гарантия качества

Перед отправкой каждая сборка проходит 100% оптическое тестирование (IL/RL) и герметичность IP68.

Имея более чем 10-летний опыт работы в качестве производителя патч-кордов с водонепроницаемыми разъемами, обслуживающего операторов связи по всему миру, мы поддерживаем сертифицированное по стандарту ISO 9001 производство с полной отслеживаемостью.

OEM-индивидуальная настройка разъемов — типы полировки разъемов, цвета оболочки, лазерная маркировка, индивидуальная маркировка — доступна без ущерба для стандарта качества водонепроницаемых предварительно подключенных патч-кордов, которого ожидают наши клиенты.

Часто задаваемые вопросы

Какое волокно используется в водонепроницаемом предварительно подключенном патч-корде?

В стандартной конфигурации используется одномодовое волокно G.657.A1 длиной 9/125 мкм, нечувствительное к изгибу, которое подходит для прокладки волокон, где требуется пониженная чувствительность к изгибу.

Какие разъемы доступны?

Внешний конец с заводской заделкой может быть сконфигурирован с разъемами SC, LC или FC, в зависимости от требований проекта.

Подходит ли разъем для использования на открытом воздухе?

Наружный разъем доступен в герметичной конфигурации со степенью защиты IP68 для приложений, требующих защиты от проникновения воды и пыли.

Можно ли заглушить кабель на месте?

Да. Подготовленный на месте конец предназначен для использования с совместимым быстрым разъемом FTTH диаметром 5,0 мм. Совместимость разъема должна быть подтверждена перед установкой.

Какие длины кабелей доступны?

Обычные длины включают 10 м, 20 м, 30 м, 50 м и 100 м. Возможна поставка нестандартной длины; доступны конфигурации до 500 м в зависимости от требований к кабелю и разъему.

В каком температурном диапазоне может работать кабель?

Указанный диапазон рабочих температур составляет от -40°C до +85°C.

Можно ли настроить кабель?

Да. В зависимости от проекта персонализация может включать длину кабеля, тип разъема, тип полировки, конструкцию оболочки, цвет оболочки и маркировку продукта.
