Волоконно-оптическая распределительная коробка FTTH ATB

Волоконно-оптический распределительный блок ATB YY-H066 FTTH, предлагаемый Yuanyi, профессиональным производителем в Китае, имеет 4 кабельных входных порта и 16 выходных портов и может поддерживать различные конфигурации оптоволокна, включая 16, 24, 48 и до 144 жил, в зависимости от внутреннего лотка и конфигурации. Лоток для сращивания в виде буклета обеспечивает минимальный радиус изгиба 40 мм, помогая поддерживать правильную прокладку волокон и снижая риск чрезмерного изгиба во время установки и обслуживания.

Корпус также поддерживает управление отдельными кабелями и волокнами, позволяя техническим специалистам получать доступ к определенным волокнам или участкам кабеля, не нарушая при этом существующие соединения. Он совместим с широко используемыми адаптерами SC, FC и LC, обеспечивая гибкость для различных конфигураций сетей FTTH.

Ключевые особенности

Технические характеристики

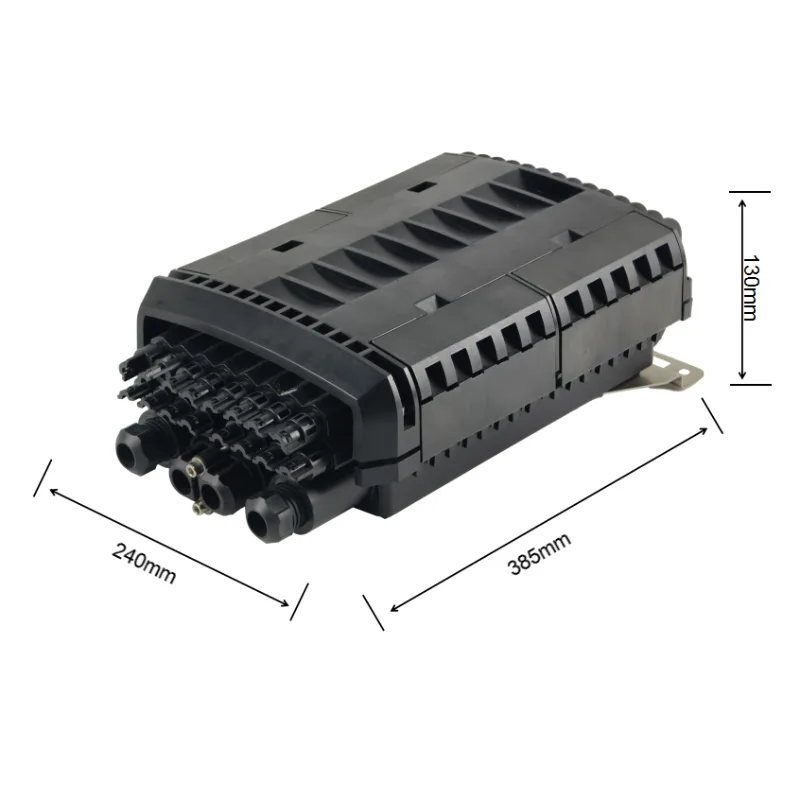

Габаритные размеры

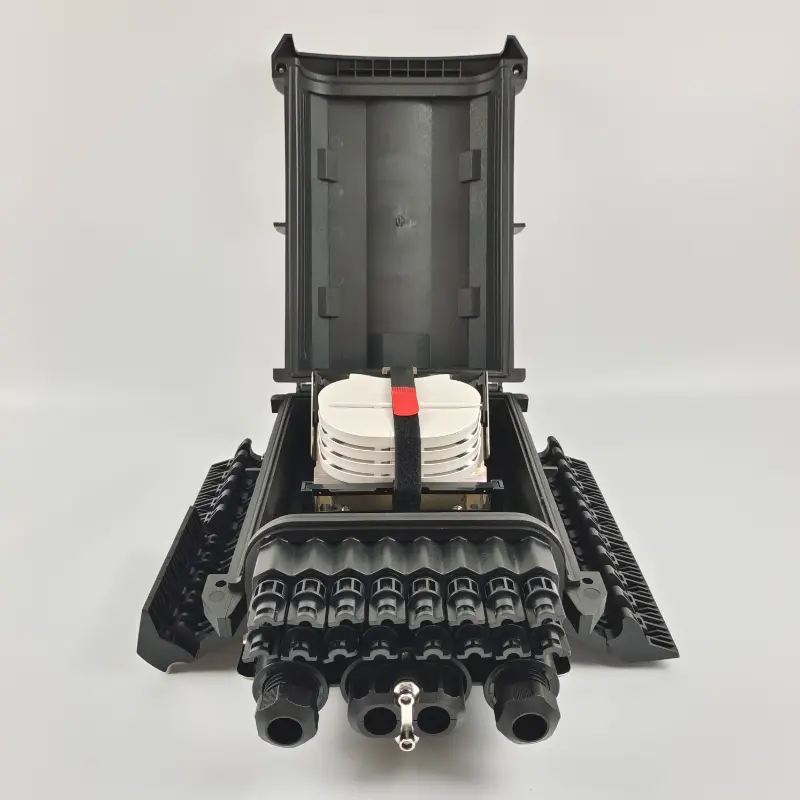

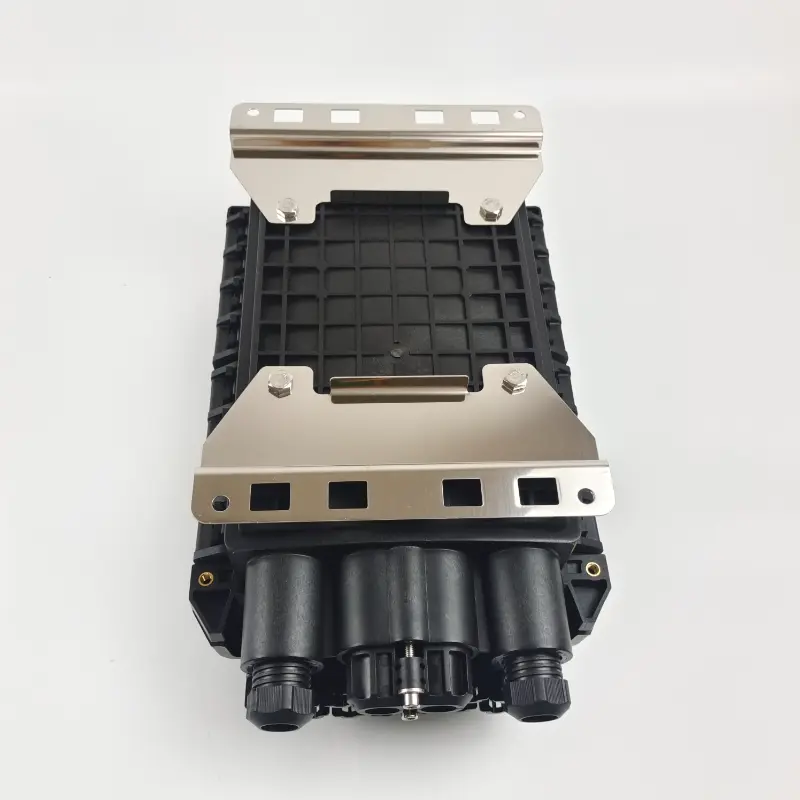

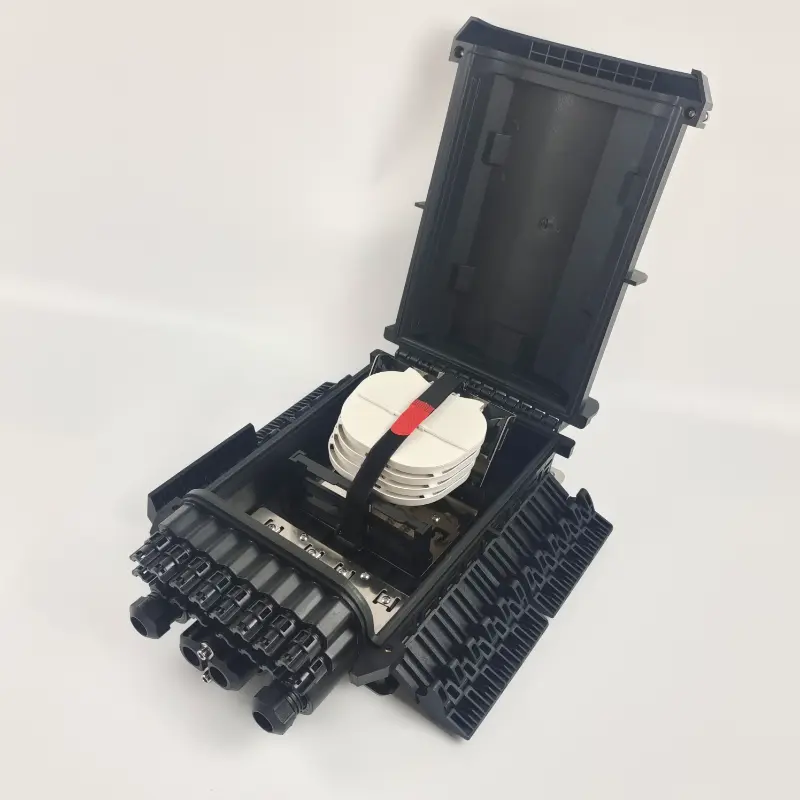

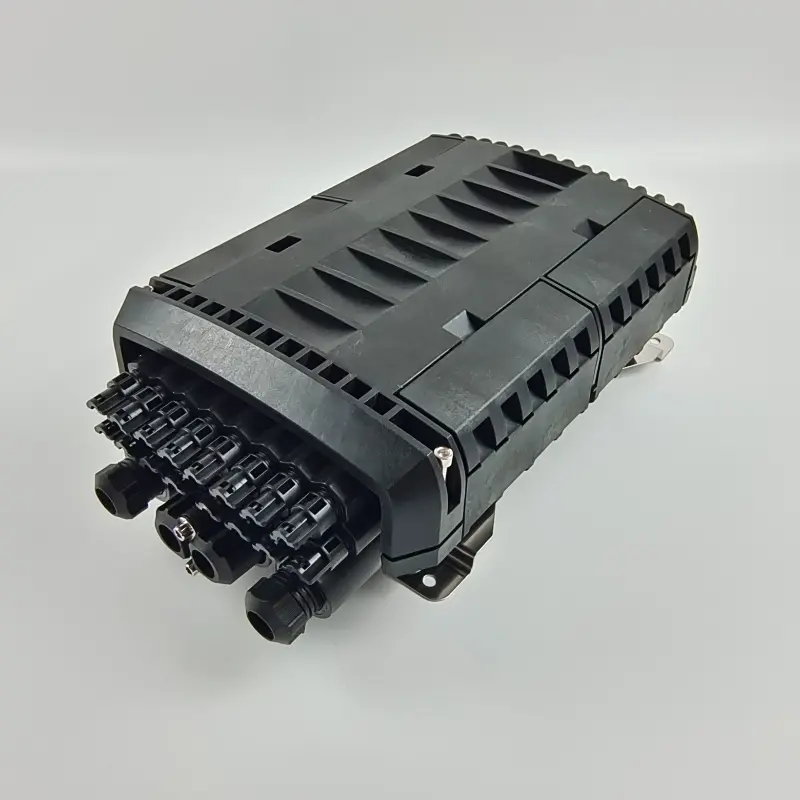

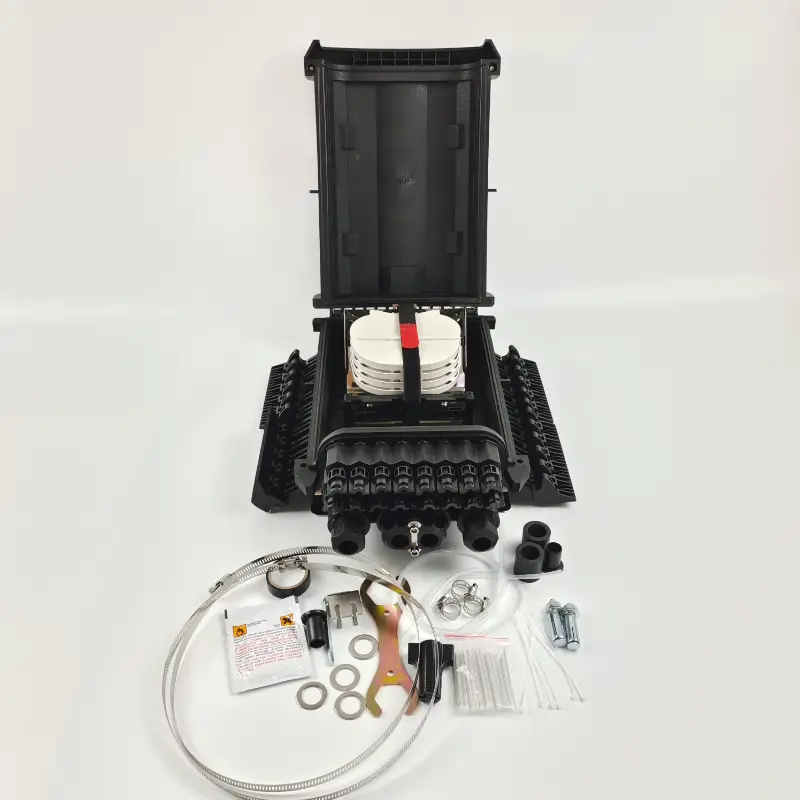

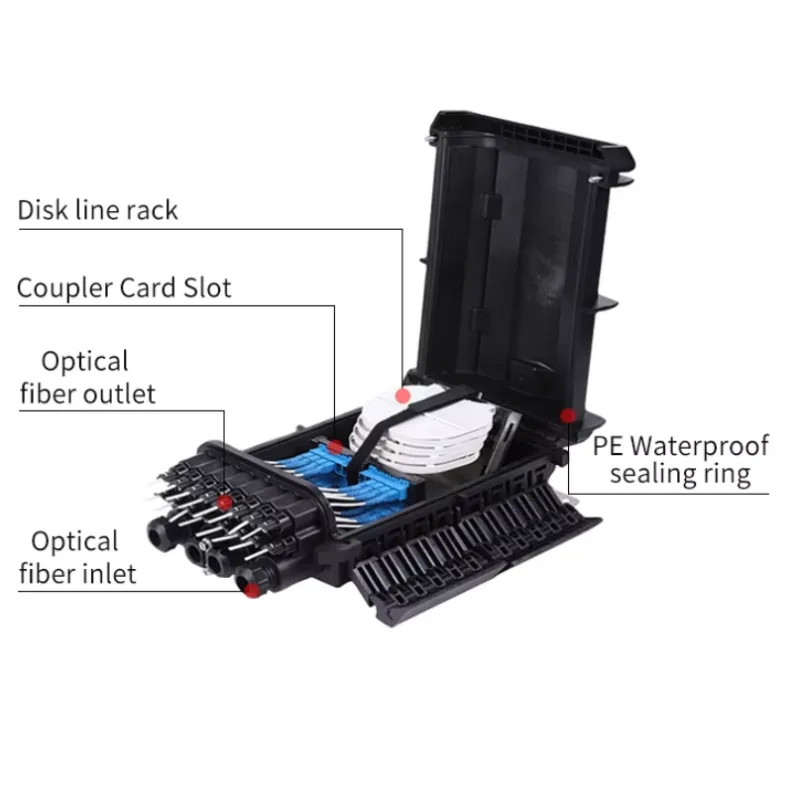

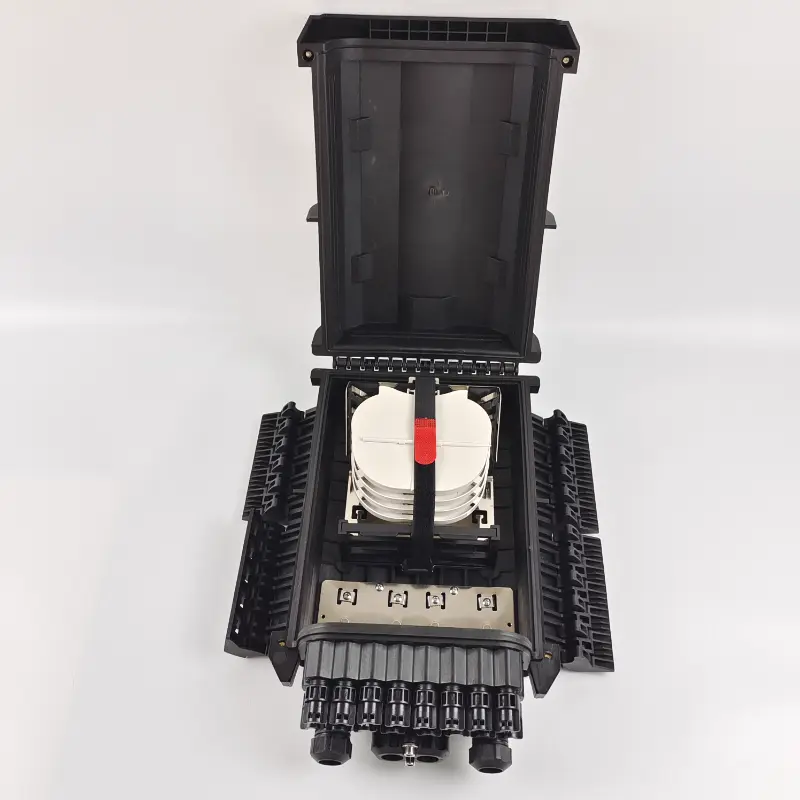

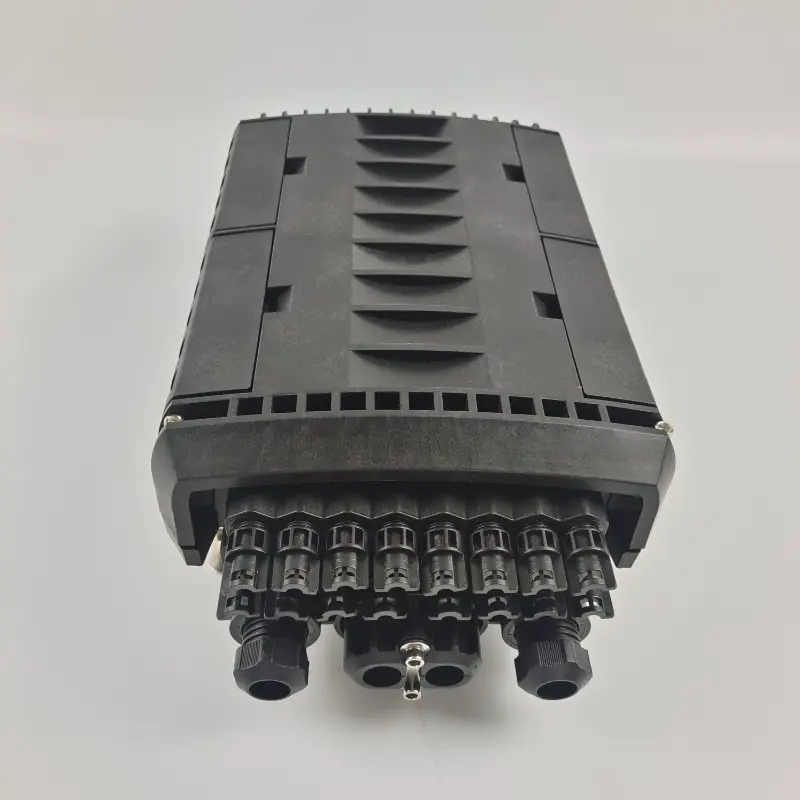

Дисплей продукта

Применение и функциональность

Волоконно-оптический распределительный блок FTTH ATB YY-H066 подходит для ряда приложений доступа и распределения оптоволокна:

Распространение последней мили FTTH

Используется в качестве точки доступа и распределения оптоволокна между фидерными кабелями и абонентскими ответвительными кабелями в жилых и широкополосных сетях.

Точки распространения ODN

Подходит для узлов оптической распределительной сети, где сращивание волокон, хранение и распределение должны быть интегрированы в один внешний корпус.

FTTB и многоквартирные дома

Может быть установлен в точках входа в здание или в местах распределения для прокладки волокон к отдельным квартирам, офисам или другим абонентским устройствам.

Воздушные оптоволоконные сети

Подходит для развертывания FTTH на опоре и над головой, включая сети с использованием самонесущих ответвительных кабелей.

Подземные и канальные установки

Корпус IP68 может использоваться в подземной телекоммуникационной инфраструктуре, включая колодцы и кабельные каналы, где требуется защита от влаги и пыли.

Настенные установки

Подходит для наружных стен, помещений с телекоммуникационным оборудованием и других стационарных точек установки, где требуется компактный распределительный шкаф для оптоволокна.

Сценарии развертывания

Практический опыт – Южная Америка

Оптоволоконный распределительный блок ATB YY-H066 FTTH был развернут на нескольких рынках Южной Америки, включая Эквадор, Колумбию, Чили и Перу, где сетевые операторы сталкиваются с разнообразными климатическими проблемами: от влажности Амазонки до холода Анд и прибрежных солевых брызг. В этих странах корпус широко называют IP68 NAP из-за его исключительных возможностей герметизации и распределения.

«Мы выбрали коробки ATB компании Ningbo Yuanyi для расширения сети FTTH в сельской местности в прибрежных и горных регионах Эквадора. После двух лет работы во влажных тропических и холодных условиях Анд уровень защиты IP68 остается неизменным — проникновение воды отсутствует. Конфигурация NAP с 16 портами обеспечивает эффективное обслуживание рассредоточенных абонентов, а конструкция соединительного лотка сокращает время установки на месте на 40 %».

— Менеджер по развертыванию сети, эквадорский оператор связи

«Для наших проектов в прибрежном регионе Карибского бассейна Колумбии требуется оборудование, выдерживающее высокую влажность и соленый воздух. Корпус YY-H066 из PP+GF не подвержен коррозии через 18 месяцев. Функция индивидуальной прокладки кабелей позволяет нам добавлять абонентов, не затрагивая существующие соединения. Мы стандартизировали эту модель как предпочтительную NAP IP68 для всех новых узлов FTTH».

— Технический директор, колумбийский системный интегратор FTTH

В Чили, где разница температур днем ​​и ночью превышает 30°C, YY-H066 был проверен при развертывании в пустыне Атакама и регионах Патагонии: после 18 месяцев сильной жары и воздействия ультрафиолета корпус не растрескивался, не выцветал и не разрушался.

Глобальное присутствие

За пределами Южной Америки YY-H066 используется в Юго-Восточной Азии (тропические муссоны), на Ближнем Востоке (сильная жара и песчаные бури) и Африке (условия высокой запыленности и влажности).

Часто задаваемые вопросы

Для какого типа сети подходит оптоволоконный распределительный блок ATB YY-H066 FTTH?

YY-H066 можно использовать в сетях FTTH, FTTx, FTTB и ODN. Он подходит для мест, где фидерные, распределительные и отводящие волокна необходимо соединить, организовать и распределить из общей наружной точки доступа.

Где можно установить YY-H066?

Корпус можно использовать при воздушной, опорной, настенной, подземной и воздуховодной установке. Соответствующий метод установки зависит от схемы сети, трассы кабеля, условий монтажа и местных требований проекта.

Можно ли использовать его в жилых домах?

Да. Его можно устанавливать в жилых домах, многоквартирных домах, жилых комплексах и других местах доступа абонентов для распределения волокон по отдельным домам или квартирам.

Подходит ли он для подземных оптоволоконных маршрутов?

Да. YY-H066 можно использовать в подземных и воздуховодных установках, если корпус установлен в соответствии с требованиями проекта, а все кабельные вводы и уплотнительные компоненты установлены правильно.

Какие типы кабелей можно подключать?

Корпус можно использовать с питающими, распределительными и ответвительными кабелями, совместимыми с его входными и выходными портами. Совместимость кабеля должна быть подтверждена с учетом диаметра кабеля, структуры кабеля, размера порта и выбранных уплотнительных компонентов.

Как следует выбирать корпус для нового проекта?

Выбор должен основываться на требуемой пропускной способности оптоволокна, количестве входящих и исходящих кабелей, диаметре кабеля, типе адаптера, месте установки, методе монтажа и ожидаемом будущем расширении.
