IP68 Водонепроницаемый патч-корд

Водонепроницаемый патч-корд IP68, изготовленный компанией Ningbo Yuanyi, профессиональным производителем и поставщиком оптоволоконных компонентов в Китае, производится путем контролируемой сборки разъемов, полировки волокна, проверки и оптических испытаний. Каждый готовый шнур перед отправкой проходит индивидуальное тестирование для обеспечения стабильных характеристик разъема и оптических характеристик.

Что такое водонепроницаемый патч-корд IP68?

Водонепроницаемый патч-корд IP68 — это оптоволоконный узел с предварительной заделкой для наружного применения, предназначенный для сетей FTTH, наружных точек распределения, сетей доступа и других объектов, где требуются надежные оптоволоконные соединения в открытых средах.

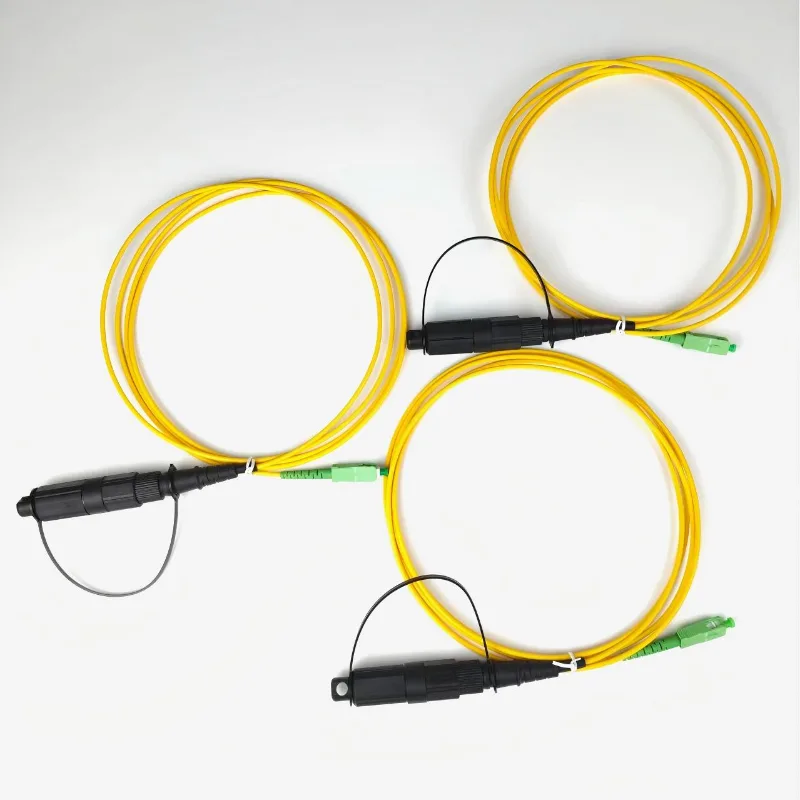

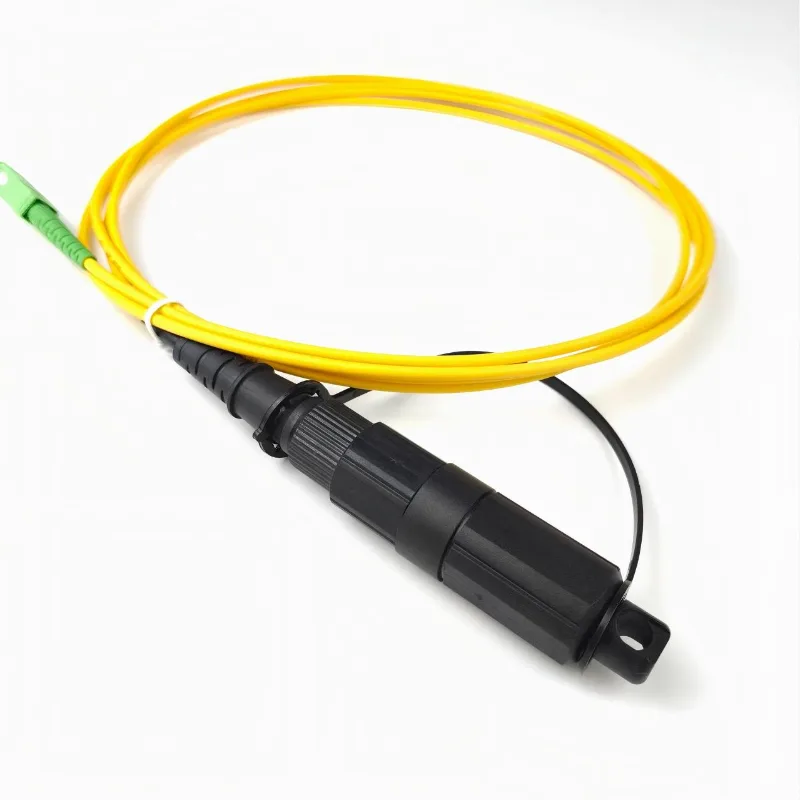

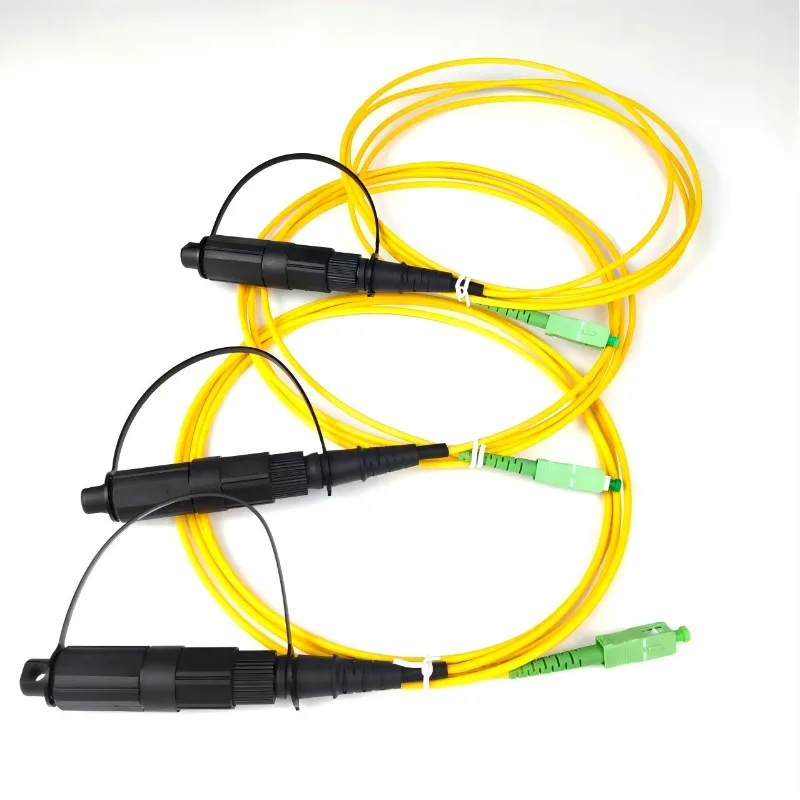

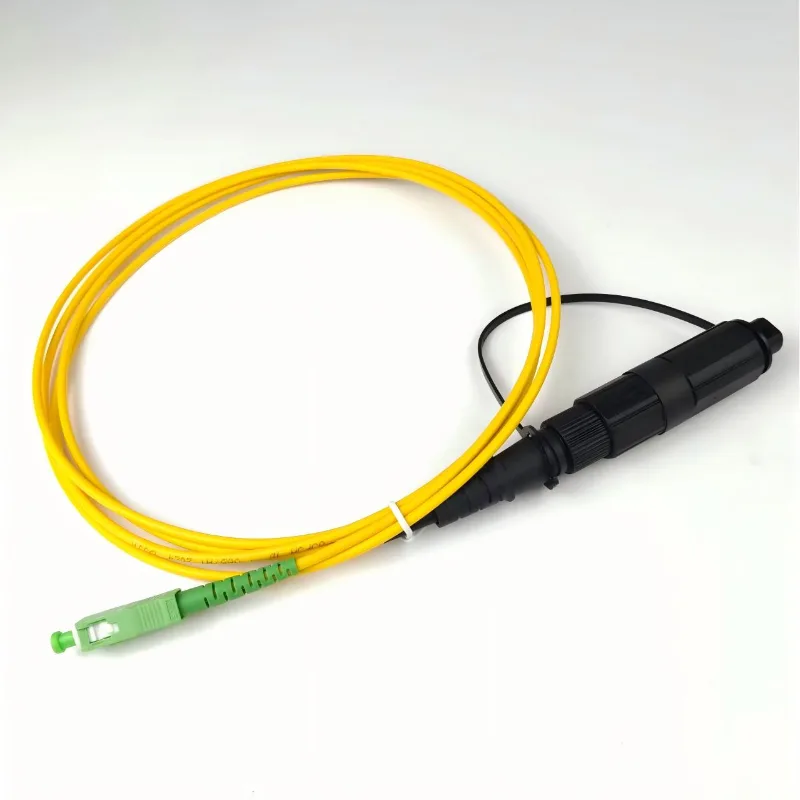

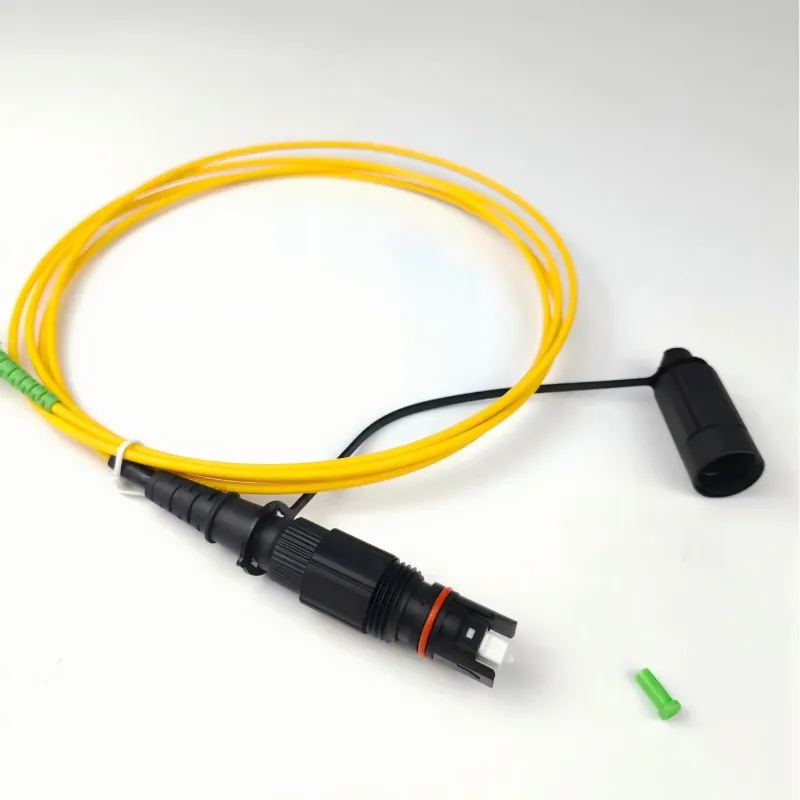

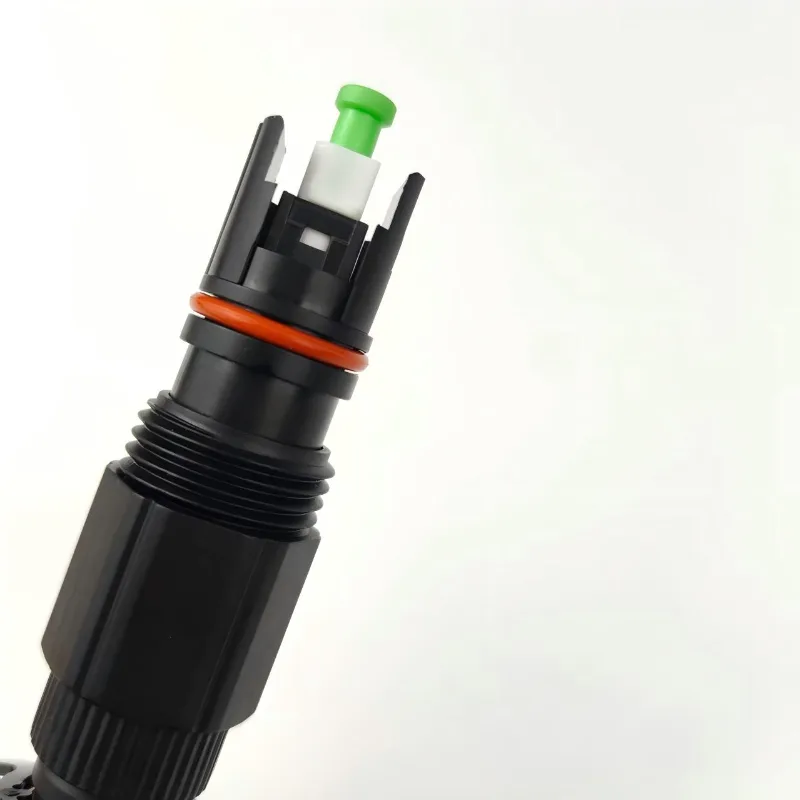

Эта сборка сочетает в себе водонепроницаемый разъем IPSC со стандартом IP68 и стандартный разъем SC/APC. Наружный разъем оснащен привязным пылезащитным колпачком для защиты соединения от пыли и влаги, когда он не используется. В стандартной конфигурации оптоволокна используется одномодовое волокно OS2, а нечувствительное к изгибу волокно G.657.A1 доступно для установок с более жесткими требованиями к маршрутизации.

Характеристики материала конструкции

1. Параметры разъема

2. Технические характеристики оптоволоконного кабеля

Сердцевина волокна: одномодовое волокно OS2, 9/125 мкм, совместимое с G.652D; Оптоволокно G.657.A1, нечувствительное к изгибу, для прокладки в узких кабелепроводах

Внешняя оболочка: малодымный и безгалогенный материал LSZH; желтая куртка в стандартной комплектации, черная полиэтиленовая куртка для улицы доступна по запросу

Внешний диаметр кабеля: совместим со стандартным симплексным патч-кордом диаметром 3,0 мм, круглым наружным кабелем диаметром 5,0 мм или ответвительным кабелем; индивидуальный внешний диаметр доступен для специальных проектов

Стандартная длина запаса: 1 м, 2 м, 3 м, 5 м, 10 м; любая нестандартная длина, поддерживаемая заводским изготовлением по индивидуальному заказу

Оптические характеристики (условия испытаний: температура окружающей среды 23 ℃)

Ключевые особенности

· Водонепроницаемый наружный разъем IP68 для сложных условий эксплуатации на открытом воздухе

· Конструкция с предварительной заделкой для более быстрой установки и подключения на месте.

· Разъем SC/APC для совместимости со стандартным оптоволоконным интерфейсом

· Одномодовое волокно OS2 9/125 мкм в стандартной комплектации

· Опция оптоволокна G.657.A1 для более плотной маршрутизации и установки с более высокой плотностью размещения.

· Вносимые потери ≤0,30 дБ

· Возвратные потери APC ≥60 дБ

· Рабочая температура: от -40°C до +75°C.

· Совместимость с простым патч-кабелем диаметром 3,0 мм, круглым наружным кабелем диаметром 5,0 мм и оптоволоконным ответвительным кабелем.

· Доступна нестандартная длина кабеля, тип волокна, оболочка, конфигурация разъема и OEM-маркировка.

· 100% оптическое тестирование готовых сборок

Типичные применения

Водонепроницаемый патч-корд IP68 подходит для:

· Сети доступа FTTH

· Наружные оптоволоконные распределительные коробки

· Оптоволоконные терминалы доступа

· Базовые станции и телекоммуникационная инфраструктура

· Шкафы наружной связи

· Воздушные и придорожные оптоволоконные установки

· Оптоволоконные соединения подвержены воздействию дождя, пыли и перепадов температуры.

· Развертывание наружного оптоволокна с предварительной заделкой

Механическая и экологическая надежность

1 Механические характеристики

Прочность на растяжение: статическое осевое растяжение ≥100 Н; приращение оптических потерь <0,1 дБ после снятия нагрузки, подходит для перетаскивания на открытом воздухе

Сопротивление изгибу: 1000 циклов динамического изгиба при радиусе 10 мм с колебанием потерь <0,1 дБ; Минимальный радиус изгиба при установке ≥10×наружный диаметр кабеля; Долговременный статический радиус изгиба ≥15×наружный диаметр кабеля

Срок службы цикла соединения: ≥500 циклов соединения для водонепроницаемого разъема IPSC; ≥1000 циклов для разъема SC/APC без ухудшения оптических характеристик

Устойчивость к боковому раздавливанию: выдерживает боковое давление 1000 Н/100 мм, не допускает растрескивания оболочки или разрыва волокна внутри.

2 Экологическая адаптируемость (соответствует глобальным климатическим зонам)

Рабочая температура: -40 ℃ ~ +75 ℃, подходит для холодной Северной Европы и высокотемпературных тропических наружных условий.

Температура хранения: -50℃ ~ +85℃, отсутствие старения компонентов при морской транспортировке на большие расстояния в запечатанных контейнерах.

Старение влажным теплом: хранение в течение 1000 часов при температуре 85℃ и относительной влажности 85%, отсутствие утечек воды внутри герметичного корпуса, приращение потерь ≤0,2 дБ.

Устойчивость к ультрафиолетовому излучению: испытание на воздействие ультрафиолета в течение 2000 часов без растрескивания корпуса или нарушения эластичности уплотнительного кольца, гарантия длительного срока службы при установке на открытом воздухе.

Конфигурация и настройка продукта

5.1 Правило кодирования модели (удобство размещения заказов для клиентов со всего мира)

Пример модели: YY-IPSC-OS2-APCAPC-2M Пояснение: YY = завод в Нинбо Юаньи, IPSC = тип водонепроницаемого разъема, OS2 = одномодовое волокно, APCAPC = полировка APC на обоих концах, 2M = длина кабеля 2 метра

5.2 Возможности заводской настройки

Изменение торцевой поверхности: доступен синий разъем SC/UPC для конца пигтейла для удовлетворения различных требований к возвратным потерям.

Обновление типа кабеля: совместимо с патч-кордом 3,0 мм, круглым наружным кабелем 5,0 мм или ответвительным кабелем — выбирайте в соответствии с потребностями развертывания.

Обновление куртки: модифицированная куртка, устойчивая к грызунам, погодоустойчивая черная полиэтиленовая куртка для непосредственного захоронения и суровых воздушных условий.

Специальная модернизация волокна: сверхнечувствительное к изгибам волокно G.657.A1 для сценариев с узкими трубами и плотной проводкой.

OEM-брендинг: индивидуальная печать с логотипом клиента, штрих-кодом актива проекта и кодом отслеживания партии; поддерживается нейтральная упаковка с белой этикеткой

5.3 Рекомендации по установке

Перед подключением

Перед соединением очистите керамический наконечник соответствующей безворсовой салфеткой для чистки оптики. Пыль или загрязнение на торцевой поверхности могут увеличить вносимые потери и снизить надежность соединения.

Водонепроницаемое соединение разъема

Убедитесь, что область уплотнения чистая и правильно установлена. Полностью затяните разъем IPSC в соответствии с конструкцией разъема, чтобы обеспечить правильное соединение уплотнительной конструкции.

Прокладка кабеля

Избегайте резких изгибов, чрезмерного тянущего усилия и прямой нагрузки на корпус разъема. Во время установки при необходимости приложите к кабелю тянущее усилие, а не используйте разъем в качестве точки натяжения.

Неиспользуемые соединения

Держите привязной пылезащитный колпачок и пылезащитную заглушку разъема правильно установленными, когда разъем не используется. Это помогает защитить оптический интерфейс от пыли, влаги и других загрязнений.

Упаковка и экспорт

Водонепроницаемые патч-корды IP68 упаковываются в соответствии с длиной кабеля, конфигурацией разъема и требованиями к транспортировке.

Внутренняя упаковка

Каждый оптоволоконный патч-корд может быть индивидуально упакован в защитный полиэтиленовый пакет или индивидуальную упаковку, чтобы уменьшить загрязнение и повреждение во время транспортировки.

Внешняя упаковка

В экспортных картонных коробках используются подходящие гофрированные упаковочные материалы для защиты сборок во время внутренних перевозок, морских перевозок, авиаперевозок и других логистических процессов.

Документация

Протоколы проверок, упаковочные листы и другие экспортные документы могут быть предоставлены в соответствии с требованиями заказа и места назначения.

Почему стоит выбрать Нинбо Юаньи

Ningbo Yuanyi специализируется на оптоволоконных пассивных компонентах и ​​оптоволоконных сборках с предварительной заделкой для телекоммуникационных приложений и FTTH.

Для покупателей, приобретающих водонепроницаемые оптоволоконные патч-корды IP68 из Китая, компания предоставляет:

· Собственное производство и сборка

· Контролируемые процессы соединения и полировки

· 100% оптическое тестирование готовых сборок

· Стандартные и индивидуальные конфигурации кабелей

· Поддержка OEM и частных торговых марок

· Гибкая длина кабеля и упаковка

· Поддержка оптовых и проектных заказов
